Thông tin chi tiết sản phẩm:
Thanh toán:
|
Mức điện áp: | 12KV | Đánh giá hiện tại: | 630A |
---|---|---|---|
Độ cao: | ≤1000m (trên mực nước biển) | Hình thức: | hộp loại |
Điểm nổi bật: | thiết bị đóng cắt kim loại,thiết bị đóng cắt cách điện khí gis |

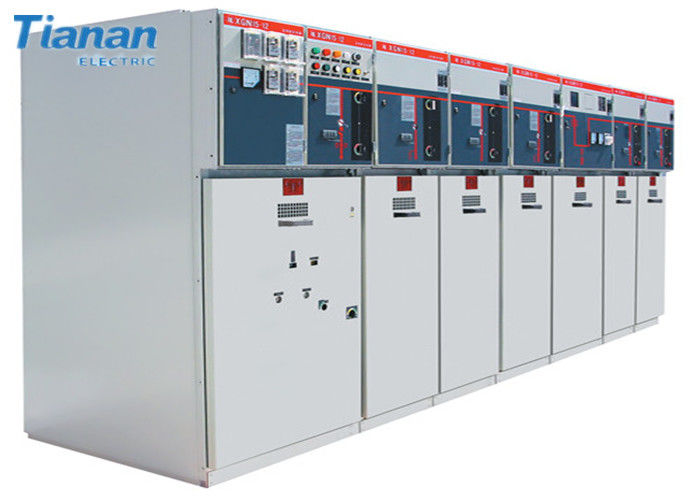

Thiết bị chính / Hộp phân phối điện trong nhà 12KV của RMU
Chung
Thiết bị đóng cắt loại kim loại AC loại XGN15 phù hợp với mạng điện AC 50Hz 12KV / 24kV, được sử dụng rộng rãi trong các thiết bị đầu cuối công nghiệp và dân dụng và cung cấp điện. Đặc biệt thích hợp cho: phân phối khu dân cư đô thị, trạm biến áp thứ cấp nhỏ, phân khu phụ, doanh nghiệp khai thác, trung tâm mua sắm, sân bay, trang trại điện gió, bệnh viện, sân vận động, đường sắt, đường hầm, v.v.
Điều kiện dịch vụ
A. Độ cao: ≤1000m (trên mực nước biển);
B. Nhiệt độ môi trường: -25ºC ~ + 40ºC;
C. Tốc độ gió ≤34m / s
D. Các điểm không nên thường xuyên lắc tinh tế.
Dữ liệu kỹ thuật chính
Thông số chính của công tắc tải FN26-12 / 24 FS6
Mục | Đơn vị | Tham số | Tham số |
Điện áp định mức | kV | 12 | 24 |
Đánh giá hiện tại | Một | 630 | 630 |
Xếp hạng thời gian ngắn chịu được hiện tại | kA / s | 25/2 | 25/2 |
Xếp hạng đỉnh chịu được hiện tại | kA | 63 | 63 |
Định mức ngắn mạch | kA / lần | 50/2 | 63/2 |
Tần số nguồn 1 phút chịu được điện áp | kV | 42 | 65 |
Xung sét chịu được điện áp | kV | 75 | 125 |
Tuổi thọ cơ khí | Thời đại | 10000 | 10000 |
Áp suất khí SF6 (áp suất bề mặt trong 20ºC) | Mpa | 0,04 | 0,04 |
Tỷ lệ rò rỉ khí hàng năm | ≤1% | ≤1% |
Thông số kỹ thuật chính của đầu nối cáp
Mục | Đơn vị | Tham số | Tham số |
Điện áp định mức | kV | 12 | 24 |
Đánh giá hiện tại | Một | 630 trở xuống | 630 trở xuống |
Mặt cắt ngang của cáp | mm 2 | 25 ~ 400 | 35 ~ 400 |
Kháng cự ở điểm kết nối | μΩ | 40 | 45 |
Xả một phần | pC / kV | ≤10 / 13 | ≤10 / 21,5 |
Xếp hạng thời gian ngắn chịu được hiện tại | kA / s | 20/3 | 25/2 |
Xếp hạng đỉnh chịu được hiện tại | kA | 50 | 63 |
Tần số nguồn 1 phút chịu được điện áp | kV | 42 | 65 |
Xung sét chịu được điện áp | kV | 75 | 125 |
