Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tối đa Điện áp làm việc: | 12 Kv | Tần số định mức: | 50 HZ |
---|---|---|---|
Đánh giá hiện tại: | 100A | Xếp hạng ngắn mạch hiện tại: | 50 Ka |
Điểm nổi bật: | công tắc ngắt tải chân không,công tắc ngắt tải sf6 |

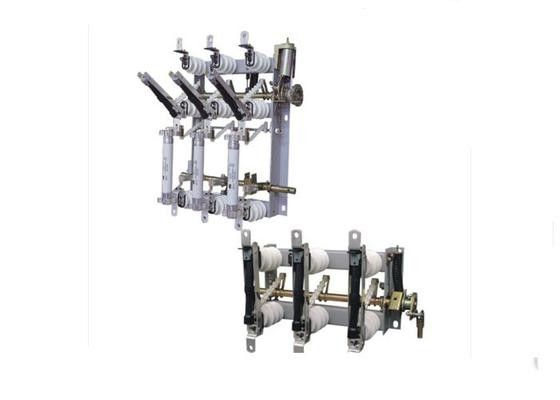

10KV Thiết bị kết nối tải chân không hiện tại AIternative Thiết bị kết hợp
CÔNG TY TNHH NINGBO TIANAN (NHÓM)
Chung
FN5-12FN5-12RDFN5-12R Sê-ri Công tắc tải điện áp cao hiện tại có thể điều chỉnh được trong lưới điện thay thế L0kV 50Hz để ngắt dòng tải và đóng dòng ngắn mạch. Công tắc tải với cầu chì Có thể đóng và mở dòng ngắn mạch để bảo vệ. Nó chủ yếu được sử dụng trong trạm phân phối điện trung tâm thành phố và thiết bị điện công nghiệp của vòng tròn đơn vị chính vòng ba pha hoặc nguồn điện đầu cuối, để ngắt và đóng dòng điện ngắn mạch.
Điều kiện dịch vụ
1. Độ cao không vượt quá 1000m.
2. Nhiệt độ không khí xung quanh: Cao nhất: + 40oC, thấp nhất: -10oC
3. Độ tương đối Độ ẩm của không khí không lớn hơn 90% (xung quanh môi trường 25oC)
4. Tình hình làm việc không có bụi dẫn điện.
5. Tình hình làm việc không có khí ăn mòn ảnh hưởng đến cách điện và phá hủy kim loại.
6. Tình hình làm việc không có rung động dữ dội và nổi bật.
7. Tình hình làm việc không có nguy hiểm cháy nổ.
Thông số kỹ thuật
S / N | Tên | Đơn vị | Giá trị | |
1 | Điện áp định mức | kV | 10 | |
2 | Điện áp làm việc tối đa | kV | 12 | |
3 | Tần số định mức | Hz | 50 | |
4 | Đánh giá hiện tại | Một | 400 | 630 |
5 | Xếp hạng thời gian ngắn chịu được dòng điện (Dòng ổn định nhiệt) | kA / s | 12,5 / 4 | 20/2 |
6 | Xếp hạng đỉnh chịu được dòng điện (Dòng động) | kA | 31,5 | 50 |
7 | Xếp hạng phá vỡ vòng kín | Một | 400 | 630 |
số 8 | Xếp hạng tải phá vỡ hoạt động | Một | 400 | 630 |
9 | 5% đánh giá hiện tại phá vỡ tải hoạt động | Một | 20 | 31,5 |
10 | Định mức sạc cáp phá vỡ | Một | 10 | |
11 | Xếp hạng dòng điện ngắn mạch | Dòng điện không tải 1250kVA của máy biến áp | ||
12 | Tải thời gian phá vỡ hiện tại | kA | 31,5 | 50 |
13 | Xếp hạng biến áp không tải | Tải / lần | 100% / 20 60% / 35 | 30% / 75 5% / 80 |
14 | Tần số năng lượng 1 phút chịu được điện áp (rms) Đến trái đất, giữa các pha / khoảng cách cô lập | kV | 42/48 | |
15 | Điện áp chịu được Khoảng cách cô lập | kV | 53 | |
16 | Xung sét chịu được điện áp (cực đại) Đến trái đất, giữa các pha / khoảng cách cô lập | kV | 75/85 | |
17 | Mô-men xoắn hoạt động đóng-mở (lực) | N · m | 90 (180) | 100 (200) |
