Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lưu lượng điện: | 800A | Tần số định số: | 50Hz/60Hz |
|---|---|---|---|
| Điện áp hoạt động định mức: | 660 (690V) | Khung định mức hiện tại: | 63A 100A 225A |
| Điểm nổi bật: | máy cắt chân không điện áp thấp,máy cắt trường hợp đúc |
||

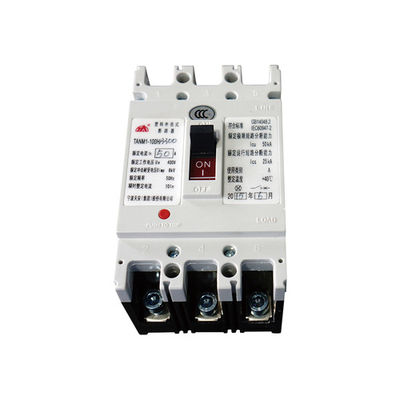

Máy ngắt mạch điện áp thấp / Máy ngắt mạch vỏ đúc TANM1 TANM2 Series
Tổng quan
Máy cắt mạch vỏ đúc TANM1/TANM2 (sau đây được gọi là máy cắt mạch) phù hợp trong một mạch với điện áp hoạt động AC 50Hz (hoặc 60Hz), mã số 660 (690V) hoặc thấp hơn,dòng điện định sốđến 800A, cho bộ biến áp ít thường xuyên và cũng có thể được sử dụng để bảo vệ động cơ và khởi động ít thường xuyên.có thể bảo vệ mạch và nguồn cung cấp điện khỏi bị hư hại.
TANM1 đã vượt qua Chứng nhận sản phẩm bắt buộc của Trung Quốc CCC được cấp bởi Trung tâm Chứng nhận Chất lượng Trung Quốc (CQC)
Đặc điểm
a. Điện lượng định số với các thông số kỹ thuật đầy đủ, có thể đáp ứng bảo vệ mạch với công suất khác nhau
b. Sử dụng buồng tắt cung và cấu trúc tiếp xúc với thiết kế tối ưu, cải thiện khả năng phá vỡ mạch ngắn của bộ ngắt và khoảng cách flashover là ngắn
c. Thiết kế của các sản phẩm hoàn chỉnh có phụ kiện hoàn chỉnh và chế độ kết nối linh hoạt
d. Khối lượng nhỏ, nhẹ, cấu trúc nhỏ gọn, đơn giản và đáng tin cậy
e. Khung áp dụng vật liệu cách nhiệt mạnh mẽ, đẹp và đáng tin cậy
dễ cài đặt, có thể cung cấp các loại cài đặt khác nhau, chẳng hạn như loại cố định và loại cắm
g. Hoạt động dễ dàng, có thể hoạt động trực tiếp bằng tay cầm, hoạt động bằng tay cầm quay bên ngoài và hoạt động động cơ
Phù hợp với tiêu chuẩn quốc tế và quốc gia IEC60947-2, GB/T14048.2
Các thông số
| Loại | TANM1-63 | TANM1-100 | TANM1-225 | ||||||
| S | H | S | H | R | S | H | R | ||
| Điện lượng định lượng khung Inm ((A) |
63 | 100 | 225 | ||||||
| Lưu ý: | 10,16,20,32,40,50,63 | 16,20,32,40, 50,63,80,100 |
100,125,140,160,180,200,225 | ||||||
| Điện áp cách nhiệt tiêu chuẩn Ui ((V) | 500 | 800 | 800 | ||||||
| Điện áp hoạt động định danh Ue ((V) | 400 | 400,690 | 400,690 | ||||||
| Khả năng cắt ngắn giới hạn Icu(kA) |
AC690V | - | 10 | 8 | 20 | - | 8 | 20 | - |
| AC400V | 25 | 50 | 35 | 50 | 85 | 35 | 50 | 85 | |
| Khả năng cắt ngắn mạch chạy Ics(kA) |
AC690V | - | 5 | 4 | 10 | - | 4 | 10 | - |
| AC400V | 18 | 35 | 22 | 25 | 42.5 | 22 | 25 | 42.5 | |
| Điện áp hoạt động Uimp ((V) | 6000 | 8000 | 8000 | ||||||
| Tính chất điện đệm ((V) | 2500 | 3000 | 3000 | ||||||
| Thời gian sử dụng | Tổng thời gian | 14500 | 10000 | ||||||
| Tuổi thọ điện | 6000 | 3000 | |||||||
| Tuổi thọ của cơ chế | 8500 | 7000 | |||||||
| Khoảng cách chiếu sáng (mm) | 0 | 0 hoặc <50 | 0 hoặc <50 | ||||||
Tiếp tục
| Loại | TANM1-400 | TANM1-630 | TANM1-800 | ||||||
| S | H | R | S | H | R | S | H | ||
| Điện lượng định lượng khung Inm ((A) | 400 | 630 | 800 | ||||||
| Lưu ý: | 225,250,315,350,400 | 400,500,630 | 630,700,800 | ||||||
| Điện áp cách nhiệt tiêu chuẩn Ui ((V) | 800 | 800 | 800 | ||||||
| Điện áp hoạt động định danh Ue ((V) | 400,690 | 400,690 | 400,690 | ||||||
| Năng lượng cắt ngắn giới hạn Icu(kA | AC690V | 10 | 20 | - | 10 | 20 | - | 20 | - |
| AC400V | 50 | 65 | 100 | 50 | 65 | 100 | 75 | 100 | |
| Khả năng cắt ngắn chạy số Ics ((kA) | AC690V | 5 | 10 | - | 5 | 10 | - | 10 | - |
| AC400V | 25 | 40 | 50 | 25 | 40 | 50 | 50 | 65 | |
| Đánh giá xung chịu hiện tại Uimp ((V) | 8000 | 8000 | 8000 | ||||||
| Tính chất điện đệm ((V) | 3000 | 3000 | 3000 | ||||||
| Thời gian sử dụng | Tổng thời gian | 6000 | 5500 | 3500 | |||||
| Tuổi thọ điện | 2000 | 1500 | 1000 | ||||||
| Tuổi thọ của cơ chế | 4000 | 4000 | 2500 | ||||||
| Khoảng cách chiếu sáng (mm) | 0 hoặc <50 | 0 hoặc <50 | 0 hoặc <50 | ||||||
