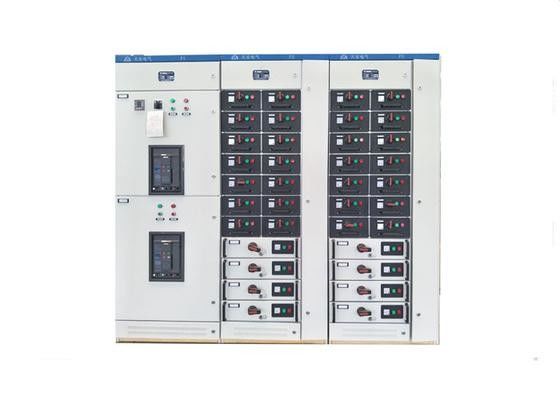

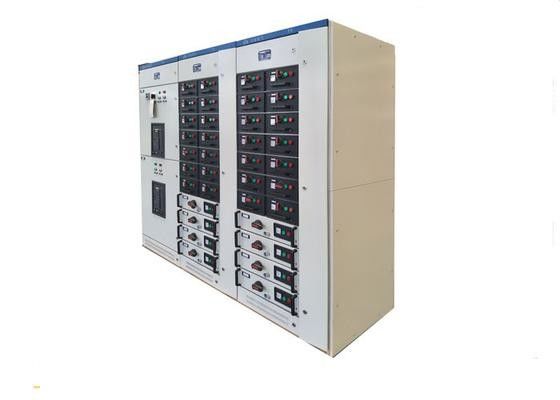

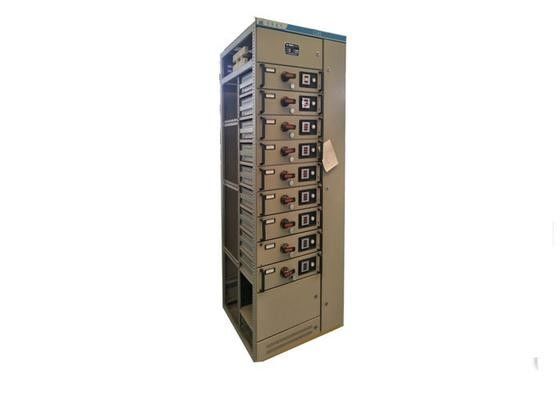

Thiết bị trạm điện GCS Phân phối điện 0,4KV Thiết bị đóng cắt LV

Tổng quan
Thiết bị đóng cắt rút GCS LV (sau đây gọi là thiết bị) được phát triển theo yêu cầu từ bộ phận có thẩm quyền của ngành, nhiều người sử dụng điện và đơn vị thiết kế của bộ phận cơ khí nhà nước ban đầu, nhóm thiết kế thống nhất của bộ phận điện. Nó phù hợp với điều kiện quốc gia và với chỉ số hiệu suất kỹ thuật cao hơn, và thích ứng với nhu cầu phát triển thị trường điện và có thể cạnh tranh với các sản phẩm nhập khẩu có sẵn. Thiết bị này đã thông qua xác thực do hai bộ phận chủ trì vào tháng 7 năm 1996 tại Thượng Hải. Nó có được sự công nhận và khẳng định từ đơn vị sản xuất và xây dựng tiêu dùng điện.

Ứng dụng

Thiết bị này có thể áp dụng cho hệ thống phân phối của nhà máy điện, dầu khí, kỹ thuật hóa học, luyện kim, dệt và công nghiệp cao tầng, v.v ... Ở những nơi có tính tự động cao và cần máy tính để liên kết, chẳng hạn như trạm điện quy mô lớn và hệ thống công nghiệp hóa dầu, v.v. .

Đặc điểm

1. Khung chính sử dụng thép thanh 8MF. Cả hai mặt của thanh thép được lắp đặt với lỗ lắp 9,2mm với mô đun 20 mm và 100mm. Cài đặt bên trong là linh hoạt và dễ dàng.

2. Hai loại thiết kế mẫu lắp ráp cho khung chính, cấu trúc lắp ráp đầy đủ và cấu trúc hàn một phần (khung bên và đường ray chéo) để người dùng lựa chọn.

3. Mỗi ngăn chức năng của thiết bị được phân tách lẫn nhau. Các khoang được chia thành khoang đơn vị chức năng, khoang thanh xe buýt và khoang cáp . Mỗi cái có chức năng độc lập tương đối.

4. Thanh ngang được sử dụng mô hình mảng phía sau tủ được đặt để tăng cường khả năng chống lại lực điện động cho thanh cái. Đây là biện pháp cơ bản để có được công suất cường độ ngắn mạch cao cho mạch chính.

5. Thiết kế ngăn cáp giúp ổ cắm cáp và đầu vào lên xuống thuận tiện.

Môi trường dịch vụ

1. Nhiệt độ không khí xung quanh: -5ºC + 40ºCà nhiệt độ trung bình không được vượt quá + 35ºC trong 24h.

2. Độ ẩm tương đối không được vượt quá 50% ở nhiệt độ tối đa. Độ ẩm tương đối cao hơn được phép ở nhiệt độ thấp hơn. Vd 90% ở + 20ºC. Nhưng theo quan điểm của sự thay đổi nhiệt độ, có thể những giọt nước vừa phải sẽ tạo ra tình cờ.

3. Độ cao so với mực nước biển không được vượt quá 2000M.

4. Độ dốc cài đặt không vượt quá 5ºC.

5. Trong nhà không có bụi, khí ăn mòn và nước mưa tấn công.
