Thông tin chi tiết sản phẩm:
Thanh toán:
|
Độ cao: | Lên đến 3000m | Mức điện áp: | 40,5 |
---|---|---|---|
Đánh giá hiện tại: | 630A | Xếp hạng hiện tại của cầu chì: | 50A |
Điểm nổi bật: | thiết bị đóng cắt cách điện bằng gas,thiết bị đóng cắt điện cao thế |

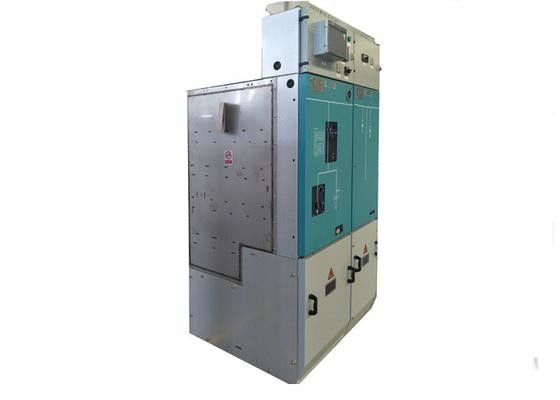

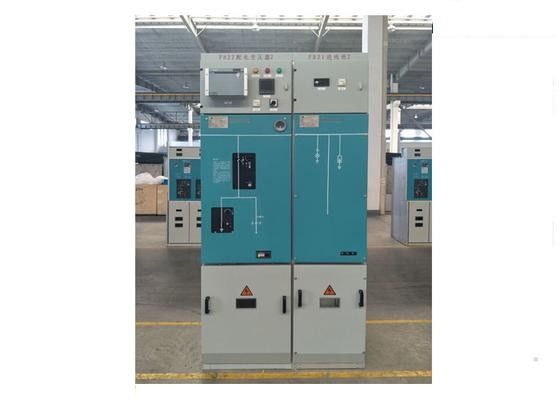

Thiết bị kết hợp cách điện bằng khí cách ly 40,5Kv Sf6 với 3 đơn vị
Đặc tính kỹ thuật :
a. Được trang bị công tắc tải, công tắc tải + bộ máy tổng hợp cầu chì và bộ phận ngắt mạch, chức năng của nó rất hoàn chỉnh.
b. Nó có loại hộp phổ biến đa chức năng và loại mở rộng thanh cái bên ngoài để lựa chọn, nó có thể nhận ra sự kết hợp linh hoạt của nhiều sơ đồ.
c. Âm lượng nhỏ, trọng lượng thấp, âm lượng tối thiểu cho một đĩa đơn là 500 * 1000 * 1750 (mm). Nó thuận tiện cho việc vận chuyển, mang và lắp đặt.
d. Nó phù hợp cho những nơi có nhu cầu cao về không gian, chẳng hạn như tháp phát điện gió.
e. Vận hành dễ dàng, sử dụng an toàn, bảo trì thuận tiện, thiết bị đóng cắt có thể phục vụ trong 30 năm mà không cần bảo trì.
f. Thiết bị đóng cắt được thiết kế để omnieal mà không tiếp xúc với bộ phận sống và có thể chạy trong một thời gian dài trong môi trường khắc nghiệt.
Thông số:
Tên | Đơn vị | Thông số | |
Điện áp định mức | kV | 40,5 | 24 |
Đánh giá hiện tại | Một | 630 1250 2000 2500 | |
Tần số định mức | Hz | 50/60 | |
Tần số công suất định mức chịu được điện áp (1 phút) | V | 95 | 65 |
Xếp hạng sét xung chịu được điện áp | V | 185 | 125 |
Xếp hạng dòng điện ngắn mạch | kA | 20 25 31,5 | |
Xếp hạng ngắn mạch | kA | 50 63 80 | |
Xếp hạng thời gian ngắn chịu được hiện tại | kA | 20 25 31,5 | |
Xếp hạng đỉnh chịu được hiện tại | kA | 50 63 80 | |
Thời lượng định mức của ngắn mạch | S | 4 | |
Lớp bảo vệ bao vây (Bao vây chứa đầy khí / Tủ HV) | IP67 / IP4X | ||
Điện trở mạch chính của từng pha | μΩ | 250 | |
Áp suất hoạt động của khí SF6 (Áp suất đo trong 20oC) | Mpa | 0,05 | |
Áp suất hoạt động tối thiểu của khí SF6 (Áp suất đo trong 20oC) | Mpa | 0,02 | |
Tỷ lệ rò rỉ khí gas hàng năm của SF6 | % | 1 | |
Xếp hạng điện áp hoạt động mạch phụ | V | DC110 / 220 | |
Kích thước bao vây (Chiều rộng * Độ sâu * Chiều cao) | mm | (600 1200) * 1400 * 2500 |
