Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mức điện áp: | 12KV | Cấu trúc: | Mở khung |
|---|---|---|---|
| Kích thước: | 1 Uint | Đánh giá hiện tại: | 630A |
| Điểm nổi bật: | đóng gói trạm biến áp,trạm biến áp phân phối điện |
||

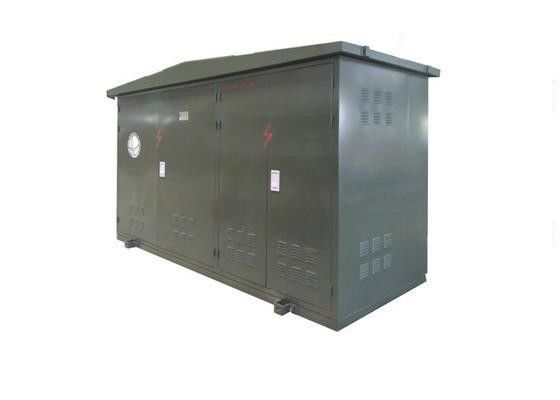

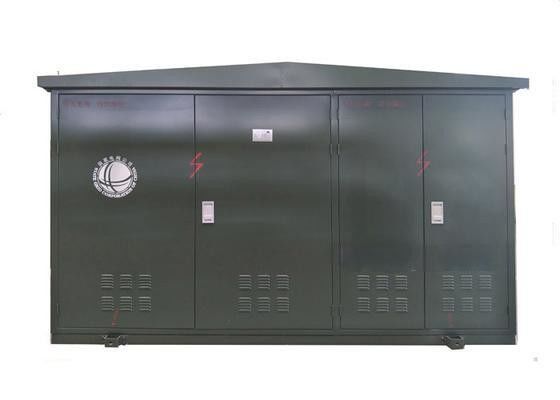

Hộp nhánh cáp RMU ngoài trời 11kV để chấp nhận và phân phối điện
Tổng quan
DFT6-12 / 24 series là thiết bị cung cấp năng lượng mới mà chúng tôi thiết kế để phối hợp nguồn 10kV / 24kV
hệ thống cáp mạng.
Nó phù hợp ở vị trí nút cáp trong hệ thống 10 kV / 24kV, vì năng lượng điện chấp nhận và phân phối. Cáp này truyền năng lượng điện, được sử dụng ngoài trời với mạch cáp để kết nối và ngắt, phân nhánh và tiếp tục hoặc thay đổi.
Điều kiện dịch vụ
A. Độ cao 1000m (trên mực nước biển);
B. Nhiệt độ môi trường: -25 ºC ~ + 40 ºC ;
C. Tốc độ gió ≤ 34m / s
D. Các điểm không nên thường xuyên lắc tinh tế.
Dữ liệu kỹ thuật chính
Thông số chính của công tắc tải FN26-12 / 24 S F 6
| Mục | Đơn vị | Tham số | Tham số |
| Điện áp định mức | kV | 12 | 24 |
| Đánh giá hiện tại | Một | 630 | 630 |
| Xếp hạng thời gian ngắn chịu được hiện tại | kA / s | 25/2 | 25/2 |
| Xếp hạng đỉnh chịu được hiện tại | kA | 63 | 63 |
| Định mức ngắn mạch | kA / lần | 50/2 | 63/2 |
| Tần số nguồn 1 phút chịu được điện áp | kV | 42 | 65 |
| Xung sét chịu được điện áp | kV | 75 | 125 |
| Tuổi thọ cơ khí | Thời đại | 10000 | 10000 |
| Áp suất khí SF6 (áp suất bề mặt trong 20 ºC ) | Mpa | 0,04 | 0,04 |
| Tỷ lệ rò rỉ khí hàng năm | 1% | 1% |
Thông số kỹ thuật chính của đầu nối cáp
| Mục | Đơn vị | Tham số | Tham số |
| Điện áp định mức | kV | 12 | 24 |
| Đánh giá hiện tại | Một | 630 trở xuống | 630 trở xuống |
| Mặt cắt ngang của cáp | mm 2 | 25 ~ 400 | 35 ~ 400 |
| Kháng cự ở điểm kết nối | μΩ | 40 | 45 |
| Xả một phần | pC / kV | ≤ 10/13 | ≤ 10 / 21,5 |
| Xếp hạng thời gian ngắn chịu được hiện tại | kA / s | 20/3 | 25/2 |
| Xếp hạng đỉnh chịu được hiện tại | kA | 50 | 63 |
| Tần số nguồn 1 phút chịu được điện áp | kV | 42 | 65 |
| Xung sét chịu được điện áp | kV | 75 | 125 |
