Thông tin chi tiết sản phẩm:
Thanh toán:
|
Mức điện áp: | 12KV | Ac Metal-bao vây Electrica: | màu xanh lá |
---|---|---|---|
Kích thước: | 3 chữ | Đánh giá hiện tại: | 630A |
Điểm nổi bật: | đóng gói trạm biến áp,trạm biến áp phân phối điện |

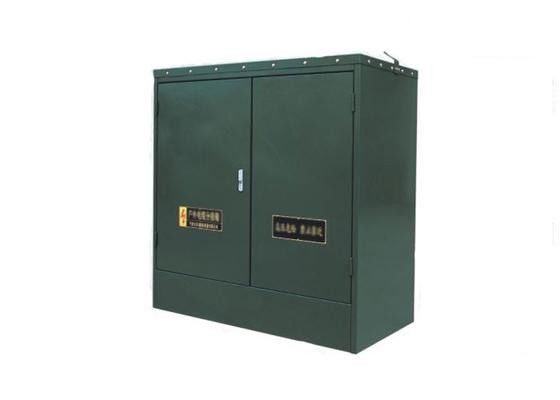

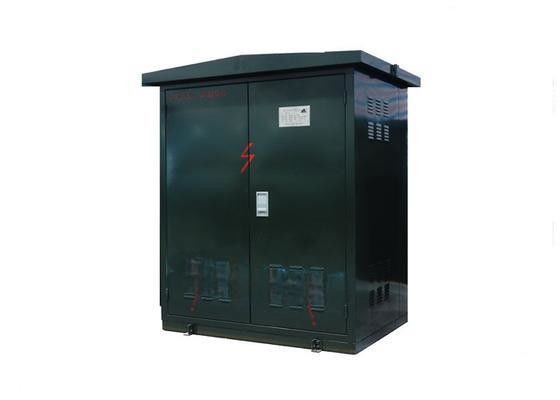

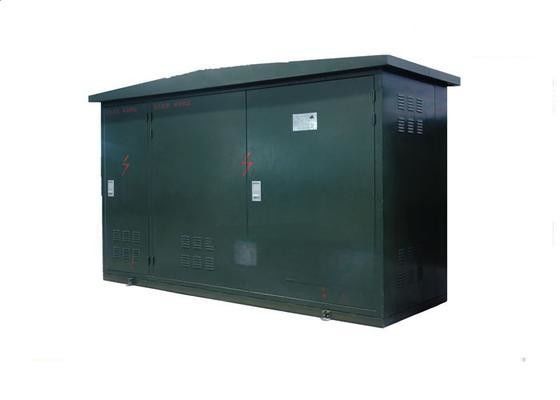

Ac Chi nhánh cáp ngoài trời bọc kim loại, tủ phân phối kết nối
Tổng quan
DFT6-12 / 24 series là năng lượng điện chấp nhận và phân phối. Bộ phận chính của vòng ngoài trời là trạm trung chuyển mà cáp truyền năng lượng điện, được sử dụng ngoài trời với mạch cáp để kết nối và ngắt, phân nhánh và tiếp tục hoặc thay đổi. Nó có tính năng của phương pháp kết nối đơn giản, tiện lợi, linh hoạt, cách nhiệt đầy đủ và cấu trúc omnieal, chống thấm nước, chống ăn mòn, chống ô nhiễm, bảo trì miễn phí và an toàn.
Điều kiện dịch vụ
A. Độ cao 1000m (trên mực nước biển);
B. Nhiệt độ môi trường: -25 ºC ~ + 40 ºC ;
C. Tốc độ gió ≤ 34m / s
D. Các điểm không nên thường xuyên lắc tinh tế.
Dữ liệu kỹ thuật chính
Thông số chính của công tắc tải FN26-12 / 24 S F 6
Mục | Đơn vị | Tham số | Tham số |
Điện áp định mức | kV | 12 | 24 |
Đánh giá hiện tại | Một | 630 | 630 |
Xếp hạng thời gian ngắn chịu được hiện tại | kA / s | 25/2 | 25/2 |
Xếp hạng đỉnh chịu được hiện tại | kA | 63 | 63 |
Định mức ngắn mạch | kA / lần | 50/2 | 63/2 |
Tần số nguồn 1 phút chịu được điện áp | kV | 42 | 65 |
Xung sét chịu được điện áp | kV | 75 | 125 |
Tuổi thọ cơ khí | Thời đại | 10000 | 10000 |
Áp suất khí SF6 (áp suất bề mặt trong 20 ºC ) | Mpa | 0,04 | 0,04 |
Tỷ lệ rò rỉ khí hàng năm | 1% | 1% |
Thông số kỹ thuật chính của đầu nối cáp
Mục | Đơn vị | Tham số | Tham số |
Điện áp định mức | kV | 12 | 24 |
Đánh giá hiện tại | Một | 630 trở xuống | 630 trở xuống |
Mặt cắt ngang của cáp | mm 2 | 25 ~ 400 | 35 ~ 400 |
Kháng cự ở điểm kết nối | μΩ | 40 | 45 |
Xả một phần | pC / kV | ≤ 10/13 | ≤ 10 / 21,5 |
Xếp hạng thời gian ngắn chịu được hiện tại | kA / s | 20/3 | 25/2 |
Xếp hạng đỉnh chịu được hiện tại | kA | 50 | 63 |
Tần số nguồn 1 phút chịu được điện áp | kV | 42 | 65 |
Xung sét chịu được điện áp | kV | 75 | 125 |
