Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cấu trúc: | loại kèm theo rút | Mức điện áp: | 3.6KV, 7.2KV, 12kV |
|---|---|---|---|
| Xếp hạng hiện tại của busuar chính: | 630 ~ 4000A | kháng vòng lặp lớn: | ≤400 |
| Điểm nổi bật: | thiết bị đóng cắt cách điện bằng khí gis,thiết bị đóng cắt trung thế |
||

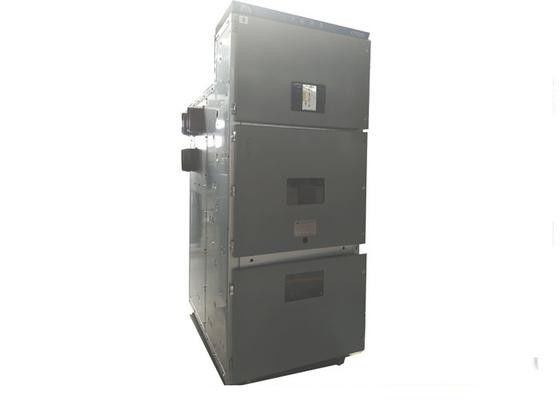

AC Meta có thể tháo rời trong nhà và thiết bị đóng cắt bằng kim loại
Tổng quan

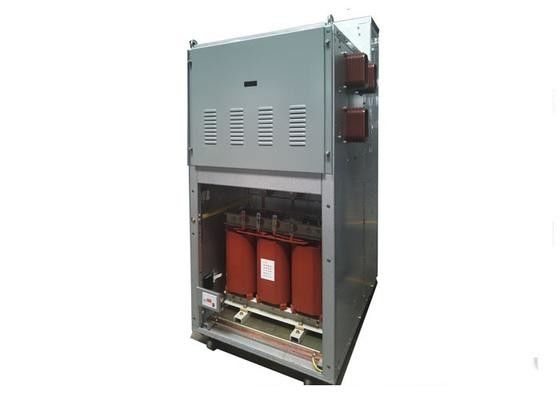

Là thiết bị điều khiển phân phối và truyền tải điện, thiết bị đóng cắt kim loại AC và vỏ kim loại có thể tháo rời trong nhà KYN28A-12 phù hợp với lưới điện ba pha AC 50Hz 12kV ở độ cao không quá 1000m.
Tính năng sản phẩm
(1) Cấu trúc thân máy được ghép với tấm thép mạ AI-Zn, trải qua các lực cạnh lặp đi lặp lại.
(2) Tất cả các thiết bị có thể được vận hành khi cửa tủ được đóng lại.
(3) Vỏ tủ được niêm phong hoàn toàn để ngăn chặn đồ lặt vặt và sâu bệnh và mức độ bảo vệ của nó là IP4X. Bên cạnh đó, mức độ bảo vệ của khoang tay, khoang thanh cái, khoang cáp và khoang dụng cụ chuyển tiếp là IP2X.
(4) Khóa đơn giản và hiệu quả có thể ngăn ngừa hoạt động sai. Thiết bị khóa liên động "năm chống" hoàn hảo mang đến sự bảo vệ an toàn đáng tin cậy cho người vận hành thiết bị.
(5) Bộ ngắt mạch có thể được thay thế một cách khá đơn giản với các handcarts hoán đổi cho nhau. VT19 và máy cắt chân không VD4 nhập khẩu được cung cấp.
(6) Bộ ngắt mạch chân không và cơ chế hoạt động của nó trong khoang áp suất cao chỉ cần một chút bảo trì.
(7) Tủ có thể được lắp đặt vào tường để tiết kiệm không gian.
(8) Đường dây thứ cấp được buộc chặt trong ống dây có kích thước lớn, dễ dàng kết nối.

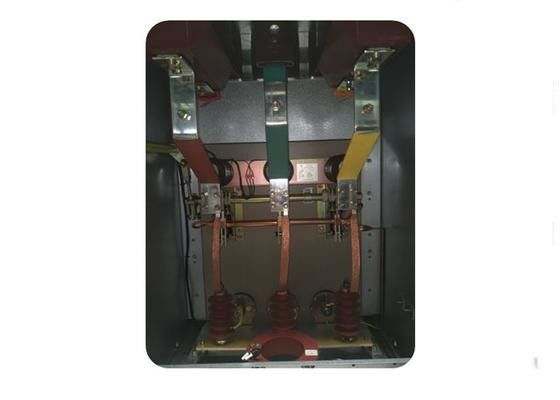

(9) Cấu trúc đặt giữa cung cấp không gian rộng cho khoang cáp được kết nối với nhiều cáp.
(10) Việc lắp đặt khoang cáp có thể dễ dàng quan sát thông qua cửa sổ kiểm tra bảng điều khiển.
(11) Khoang cáp và khoang dụng cụ thứ cấp được trang bị độc lập với thanh cái nối đất tiếp xúc tốt với tủ.
Các thông số kỹ thuật
| Không. | Mục | Đơn vị | Tham số | |
| 1 | Điện áp định mức | kV | 3.6 , 7.2 , 12 | |
| 2 | Đánh giá hiện tại | Một | 630 , 1250 , 1600 , 2000 , 2500 , 3150 , 400 0 | |
| 3 | Điện áp định mức tần số ngắn Thời gian chịu được điện áp | Pha đến pha, Pha với Trái đất | kV | 42 |
| Khoảng cách cô lập | kV | 48 | ||
| 4 | Xếp hạng sét xung chịu được điện áp | Pha đến pha, Pha với Trái đất | kV | 75 |
| Khoảng cách cô lập | kV | 85 | ||
| 5 | Xếp hạng hiện tại động ( Đỉnh ) | kA | 40 , 50 , 63 , 80 , 100 , 125 , 130 | |
| 6 | Xếp hạng Thời gian ngắn chịu được hiện tại ( 4s , Giá trị ảo ) | kA | 16 , 20 , 25 , 31.5 , 40 , 50 | |
| 7 | Tần số định mức | Hz | 50 | |
| số 8 | Thời gian nghỉ của dòng ngắn mạch được xếp hạng | Thời đại | 30 | |
| 9 | Xếp hạng nhiệt Thời gian | S | 4 | |
| 10 | Cuộc sống cơ khí | Thời đại | 30000 | |
| 11 | Kích thước tổng thể ( Chiều rộng × Chiều cao × Độ sâu ) | mm | 800 ( 1000 ) × 2300 × 1500 ( 1600/1700) | |
