Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cửa tủ: | thép tấm hợp kim | Bao vây: | tấm thép không gỉ |
|---|---|---|---|
| Xếp hạng thanh cái hiện tại: | 630 / 1250A | Tỷ lệ rò rỉ khí SF6 hàng năm: | .20,2% |
| Điểm nổi bật: | thiết bị đóng cắt khí gis,thiết bị đóng cắt trung thế |
||

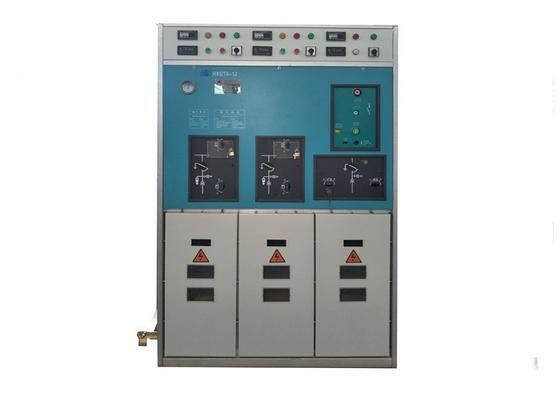

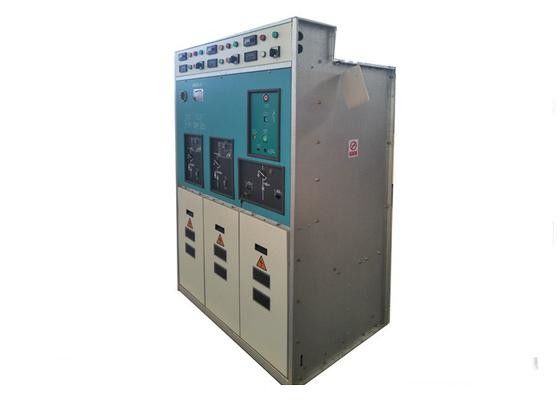

Các đơn vị chính Vòng khí 12KV trong nhà - Kim loại cách điện - Thiết bị đóng cắt kèm theo
Tổng quan
Thiết bị đóng cắt là một loại thiết bị tổng hợp, niêm phong tất cả các mạch chính trong vỏ kim loại và lấy khí SF6 làm môi trường cách nhiệt hồ quang và cách nhiệt. Nó phù hợp để cung cấp năng lượng cho mạng vòng và cung cấp năng lượng gấp đôi trong mạng cung cấp điện MV 10kV. Nó cũng được sử dụng trong cung cấp điện đầu cuối. Do việc sử dụng nguồn điện mạng vòng làm tăng độ tin cậy của nguồn cung cấp, nó được sử dụng đặc biệt trong các nhà máy khoáng sản, khu dân cư, trường học, công viên, vv để phân phối và kiểm soát điện. Ngoài ra, vì kết nối và lắp đặt thuận tiện, khối lượng nhỏ, nó cũng được sử dụng trong các trạm biến áp như thiết bị điện áp cao ở phía sơ cấp.
Cấu trúc và nguyên tắc
RMU thường bao gồm ba ngăn. (Nếu cần thiết, nó cũng có thể được tạo ra để có một ngăn, hai ngăn, ba ngăn trở lên, và nó cũng có thể được kết hợp bởi thanh bus mở rộng). Các yếu tố chính được đặt trong một vỏ bọc kín được hàn bằng tấm thép không gỉ có độ dày 3 mm. Bên trong vỏ bọc, có khí SF6 với áp suất 0,04Mpa, được sử dụng làm môi trường để dập tắt hồ quang và cách nhiệt. Áp suất khí bên trong vỏ chứa đầy khí được theo dõi bằng đồng hồ đo áp suất. Ngoài vỏ bọc chứa khí, các bộ phận khác của vỏ được sử dụng để lắp đặt và sửa chữa vỏ bọc chứa khí. Những thành phần không nằm trong vỏ khí chứa đầy được đặt hoặc lắp đặt bên trong tủ này. Phần này của tủ được chế tạo bằng tấm thép kẽm chất lượng cao được tráng nhôm, được uốn cong bằng thiết bị gia công kim loại được điều khiển kỹ thuật số và được kết nối bằng bu lông và đai ốc có độ bền cao. Cánh cửa của tủ được làm bằng chất lượng cao uốn cong và hoàn thiện bằng phun nhựa hoặc sơn phủ.
1. RMU được tạo thành từ bình xăng, khoang cơ chế, khoang cáp, khoang dụng cụ, thanh cái mở rộng, v.v. Ở phía sau bình xăng, có một thiết bị chống nổ (không được hiển thị trong hình). Khi áp suất hồ quang bên trong quá lớn, khí áp suất cao bên trong bình sẽ được giải phóng khỏi mặt sau của tủ thông qua thiết bị chống cháy nổ, tránh gây hại cho người vận hành.
2. Cấu trúc của công tắc tải là loại máng hồ quang, có khả năng dập tắt hồ quang mạnh mẽ.
3. Phòng cầu chì và công tắc tải tạo thành mạch bảo vệ của máy biến áp. Cầu chì giới hạn dòng điện HV được lắp đặt trong vỏ cách điện bằng nhựa epoxy. Khi cầu chì cháy hết, chốt bắn bật lên và công tắc tải mở ra.
4. Khoang cơ chế nằm ở mặt trước của RMU. Trong mọi mạch chức năng, tải và ngắt mạch đều được trang bị cơ chế điều khiển lò xo sạc thủ công (hoặc động cơ), và bộ ngắt ba vị trí và công tắc đất được trang bị cơ chế điều khiển lò xo sạc thủ công. Có chỉ báo trạng thái chuyển đổi. Bộ ngắt kết nối ba vị trí và cơ chế hoạt động của công tắc đất được trang bị ổ khóa có thể được sử dụng để ngăn chặn hoạt động sai trái của nhân viên trái phép khi thiết bị không hoạt động. Có thiết bị khóa liên động bảo vệ năm thứ năm trong hoạt động của công tắc tải, bộ phận chuyển mạch trái đất, tập trung vào bộ phận của phòng cáp, bộ ngắt mạch ở chế độ ngắt kết nối giữa ba vị trí.
| Mục | đơn vị | Tham số | |||
| Điện áp định mức | KV | 12,24 | |||
| Xếp hạng thanh cái hiện tại | Một | 630,1250 | |||
| Đánh giá hiện tại | Một | 630 | |||
| Tần số định mức 1 phút | HZ | 50/60 | |||
| Xếp hạng thời gian ngắn chịu được hiện tại | KA | 20 / 4,25 / 2 | |||
| Xếp hạng đỉnh chịu được hiện tại | KA | 50,63 | |||
| Xếp hạng dòng điện ngắn mạch | KA | 50,63 | |||
| Xếp hạng hiện tại của thiết bị đóng cắt tải với dây cầu chì | Một | 100 | |||
Dòng điện ngắn mạch định mức | cầu chì | KA | 31,5 | ||
| Ngắt mạch | KA | 20,25 | |||
| Sức mạnh 1 phút tần số chịu được Vôn | (pha đến pha / pha-mặt đất / độ sâu) | KV | 42 / 48,65 / 79 | ||
| xung sét chịu được điện áp (giá trị cao) | (pha với pha / pha-mặt đất) (pha với pha / pha-mặt đất | KV | 75 / 85.125 / 145 | ||
| Mạch kháng | Tải thiết bị đóng cắt | μΩ | 130 | ||
| Tủ máy tổng hợp (không bao gồm điện trở cầu chì) | μΩ | 250 | |||
| Tủ ngắt mạch SF6 | μΩ | 140 | |||
| Áp suất khí định mức SF6 (Áp suất đo 20 CC) | Mpa | 0,04 | |||
| Tỷ lệ rò rỉ khí SF6 hàng năm | .20,2% | ||||
| Cấp bảo vệ (thùng chứa đầy khí) | IP67 | ||||
