Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cửa tủ: | thép tấm hợp kim | Bao vây: | tấm thép không gỉ |
|---|---|---|---|
| Xếp hạng thanh cái hiện tại: | 630 / 1250A | Tỷ lệ rò rỉ khí SF6 hàng năm: | .20,2% |
| Điểm nổi bật: | thiết bị đóng cắt cách điện bằng khí gis,thiết bị đóng cắt trung thế |
||

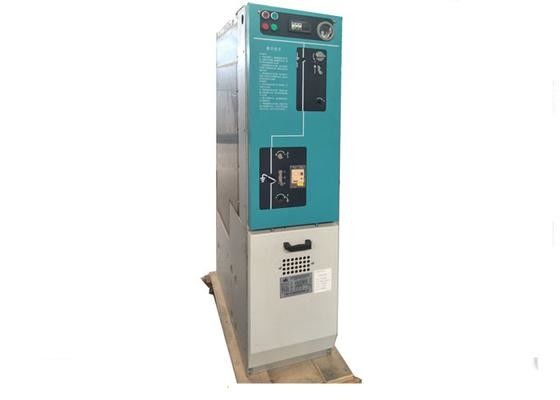

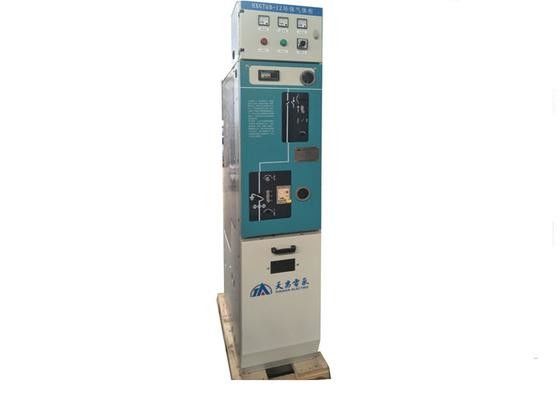

Gas - Kim loại cách điện - Thiết bị đóng cắt / Thiết bị ngắt mạch chân không kèm theo
Tổng quan
Thiết bị đóng cắt là một loại thiết bị tổng hợp, niêm phong tất cả các mạch chính trong vỏ kim loại và lấy khí SF6 làm môi trường cách nhiệt hồ quang và cách nhiệt. Nó phù hợp để cung cấp năng lượng cho mạng vòng và cung cấp năng lượng gấp đôi trong mạng cung cấp điện MV 10kV. Nó cũng được sử dụng trong cung cấp điện đầu cuối. Do việc sử dụng nguồn điện mạng vòng làm tăng độ tin cậy của nguồn cung cấp, nó được sử dụng đặc biệt trong các nhà máy khoáng sản, khu dân cư, trường học, công viên, vv để phân phối và kiểm soát điện. Ngoài ra, vì kết nối và lắp đặt thuận tiện, khối lượng nhỏ, nó cũng được sử dụng trong các trạm biến áp như thiết bị điện áp cao ở phía sơ cấp.
Ghi chú cho đơn hàng
1. Số sơ đồ kết nối chính và sơ đồ hệ thống dòng đơn, sơ đồ bố trí;
2. Sơ đồ sơ đồ mạch thứ cấp, sơ đồ bố trí đầu cuối (không có sơ đồ bố trí đầu cuối, sẽ được thực hiện theo thông số kỹ thuật của nhà sản xuất);
3. Thông số kỹ thuật và loại kết thúc cáp và cáp phải được xác nhận khi đặt hàng;
4. Nếu thiết bị đóng cắt được sử dụng trong môi trường đặc biệt, khách hàng nên thương lượng với nhà sản xuất khi đặt hàng;
5. Nếu phụ tùng hoặc phụ kiện là cần thiết, khách hàng nên cung cấp tên và số lượng của nó.
| Mục | đơn vị | Tham số | |||
| Điện áp định mức | KV | 12,24 | |||
| Xếp hạng thanh cái hiện tại | Một | 630,1250 | |||
| Đánh giá hiện tại | Một | 630 | |||
| Tần số định mức 1 phút | HZ | 50/60 | |||
| Xếp hạng thời gian ngắn chịu được hiện tại | KA | 20 / 4,25 / 2 | |||
| Xếp hạng đỉnh chịu được hiện tại | KA | 50,63 | |||
| Xếp hạng dòng điện ngắn mạch | KA | 50,63 | |||
| Xếp hạng hiện tại của thiết bị đóng cắt tải với dây cầu chì | Một | 100 | |||
Dòng điện ngắn mạch định mức | cầu chì | KA | 31,5 | ||
| Ngắt mạch | KA | 20,25 | |||
| Sức mạnh 1 phút tần số chịu được Vôn | (pha đến pha / pha-mặt đất / độ sâu) | KV | 42 / 48,65 / 79 | ||
| xung sét chịu được điện áp (giá trị cao) | (pha với pha / pha-mặt đất) (pha với pha / pha-mặt đất | KV | 75 / 85.125 / 145 | ||
| Mạch kháng | Tải thiết bị đóng cắt | μΩ | 130 | ||
| Tủ máy tổng hợp (không bao gồm điện trở cầu chì) | μΩ | 250 | |||
| Tủ ngắt mạch SF6 | μΩ | 140 | |||
| Áp suất khí định mức SF6 (Áp suất đo 20 CC) | Mpa | 0,04 | |||
| Tỷ lệ rò rỉ khí SF6 hàng năm | .20,2% | ||||
| Cấp bảo vệ (thùng chứa đầy khí) | IP67 | ||||
