Máy cắt mạch điện áp cao 24kv, Máy cắt chân không Ac - Phòng chữa cháy

Trung Quốc Máy cắt mạch điện áp cao 24kv, Máy cắt chân không Ac - Phòng chữa cháy nhà cung cấp

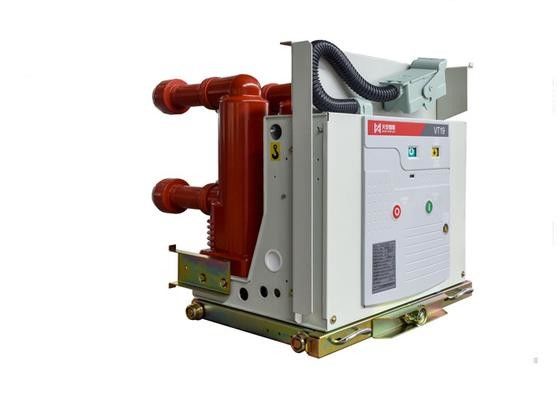

Hình ảnh lớn :  Máy cắt mạch điện áp cao 24kv, Máy cắt chân không Ac - Phòng chữa cháy

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Tianan Electric
Chứng nhận: GB1984、GB/T11022、DL/T403 and IEC62271
Số mô hình: VT19-24

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: Pending
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 35 ngày làm việc
Điều khoản thanh toán: Thư tín dụng, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 2000 CÁI / năm
Contact Now
Chi tiết sản phẩm
Mức điện áp: 24KV Ba Lan nhúng: Quy trình APG
Đánh giá hiện tại: 630 A, 1250A Kiểu: Loại cố định / Loại handcart

Máy hút chân không 24kv - Bộ dập tắt mạch chân không AC điện áp cao

CÔNG TY TNHH NINGBO TIANAN (NHÓM)

Tổng quan

Bộ ngắt mạch chân không VT19-24indoor HV được sử dụng trong hệ thống điện xoay chiều ba pha 50HZ, 24kV. Nó được sử dụng như bộ phận kiểm soát và bảo vệ trong công ty khai thác, nhà máy điện và trạm biến áp. Do những ưu điểm đặc biệt của nó, nó cũng phù hợp với trang web thường xuyên hoạt động dưới dòng điện định mức hoặc nhiều dòng ngắn mạch.

Bộ ngắt mạch được xác định bởi một số tiêu chuẩn quốc gia và tiêu chuẩn tương đối quốc tế, chẳng hạn như GB1984, GB / T11022, DL / T403 và IEC62271, v.v. Nó có khóa đáng tin cậy, được sử dụng làm bộ phận xe tải hoặc bộ phận lắp đặt cố định.

Cấu trúc của phòng dập tắt hồ quang chân không

Phòng dập hồ quang chân không là bộ phận cốt lõi của máy cắt để chịu, tạo và phá vỡ năng lượng hiện tại. Nó có đủ chức năng dập tắt hồ quang và thời gian hoạt động cao.

  • Vỏ cách nhiệt (1) của phòng dập hồ quang được tạo thành từ vật liệu gốm alumina cường độ cao, cả hai đầu sẽ được hàn vỏ thép không gỉ (6) và nó sẽ được tạo thành khoang kín.
  • Lớp bên trong của phòng dập hồ quang là lớp vỏ kim loại (5) mà lớp kim loại ẩm gây ra bởi hồ quang có thể được gộp lại hoặc ngưng tụ trên lớp vỏ kim loại trong thời gian ngắn trong quá trình tạo và phá vỡ thiết bị đầu cuối, cường độ phương tiện của phòng dập tắt hồ quang bên trong sẽ bình phục. Trong khi đó, vỏ bọc có thể bảo vệ vỏ gốm khỏi bị tổn thương do bắn kim loại.
  • Ống accordion bằng thép không gỉ rút lại (4) là một phần quan trọng của phòng dập tắt hồ quang mà thiết bị đầu cuối di chuyển (3) có thể di chuyển trong phòng dập tắt hồ quang đóng hoàn toàn. Chức năng niêm phong và thời gian dài của ống accordion là một trong những yếu tố chính quyết định thời gian cơ học của phòng dập tắt hồ quang chân không.
  • Thiết bị đầu cuối là trái tim của phòng dập tắt hồ quang chân không, áp dụng đồng crôm, công nghệ luyện kim tiên tiến có thể đảm bảo chức năng ngắt và thời gian điện của máy cắt chân không, và giảm mức hoạt động quá điện áp.

Thông số chính của bộ ngắt mạch 24KV

Điện áp định mức 24kV
Tần số định mức 50Hz
Xếp hạng xung ánh sáng chịu được điện áp 125kV
Tần số công suất định mức 1 phút chịu được điện áp 65kV
Trình tự hoạt động định mức O-0,3s-CO-180s-CO
Dòng điện định mức (A) 630,1250 1250,1600,2000,2500
Dòng điện ngắn mạch định mức (rms, kA) 25/11 31,5
Dòng điện ngắn mạch định mức (giá trị cực đại, kA) 50/63 80
Thời gian ngắn định mức chịu được thời gian liên tục hiện tại / ngắn mạch (kA / s) 20,25 / 4 31,5 / 4
Giá trị đỉnh định mức chịu được hiện tại (kA) 50/63 80
Thời gian ngắt của ngắn mạch định mức (lần) 30
Thời gian cơ học (lần0 20000
Trọng lượng (kg) Loại cố định 250
Loại xe tải ≤350
Tên Đơn vị Dữ liệu
Khoảng cách của thiết bị đầu cuối liên lạc mm 12 ± 1
Đi du lịch quá nhiều 4 ± 1
Mở và đóng ba pha không đồng bộ ≤2
Thời gian vấp ngã của thiết bị đầu cuối tiếp xúc ≤2
Giờ đóng cửa Khai mạc 50
Đóng cửa ≤70
Tốc độ mở trung bình (sau khi mở 6 mm) 1,4 ± 0,3
Tốc độ đóng trung bình (sau khi đóng 6 mm) 0,8 ± 0,2
