Bộ ngắt mạch chân không trong nhà loại cố định của VCB với điện áp cao 12KV / 40,5KV

VCB Fixed- Type Indoor Vacuum Circuit Breaker With High Voltage 12KV/ 40.5KV

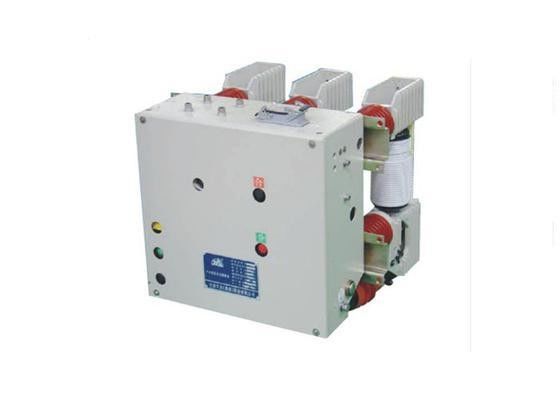

Hình ảnh lớn : Bộ ngắt mạch chân không trong nhà loại cố định của VCB với điện áp cao 12KV / 40,5KV

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	TIANAN Electric
Chứng nhận:	GB1984, JB3855, DL403 and IEC standards
Số mô hình:	ZN12-12 / 40,5

Thanh toán:

Giá bán:	Pending
chi tiết đóng gói:	trường hợp bằng gỗ
Thời gian giao hàng:	30days
Điều khoản thanh toán:	L / C, T / T, D / A, D / P
Khả năng cung cấp:	1000 bộ mỗi năm

Tiếp xúc

Chi tiết sản phẩm

Mức điện áp:

12KV / 24KV / 40,5KV

Đánh giá hiện tại:

630,1250,1600,2000,2500,3150

Số cực:

Độ cao:

≤2000m

Điểm nổi bật:

thiết bị bảo vệ điện

phân phối điện thông minh

Bộ ngắt mạch chân không trong nhà loại cố định của VCB có điện áp cao12KV / 40,5KV

1. Đặc điểm chung

Bộ ngắt mạch chân không điện áp cao trong nhà ZN12 -40.5 series áp dụng cho hệ thống điện của AC 50HZ ba pha 35KV. Nó đang sử dụng các tiếp điểm từ trường dọc đối với cấu trúc gốm , sự tăng sinh của hồ quang phá vỡ được tạo ra khi phân phối dòng điện trong tiếp xúc trên cùng một hiện tượng nóng chảy cục bộ không xảy ra, nhưng cũng có điện áp năng lượng hồ quang thấp (20-200V) và dòng cắt thấp (4-5A), và hoạt động với các tổ chức có độ tin cậy cao.

2. Điều kiện môi trường

Độ cao: không vượt quá 2000m
Nhiệt độ môi trường: không cao hơn + 40 ° C, không thấp hơn -10 ° C
Độ ẩm tương đối: độ ẩm tương đối trung bình hàng ngày: ≤95%; độ ẩm tương đối trung bình hàng tháng≤90%; áp suất hơi bão hòa trung bình hàng ngày ≤2.2KPa; giá trị trung bình hàng tháng 1.8KPa
Cường độ động đất: ≤8 độ
Việc lắp đặt phải không có cháy, nổ, rung lắc nghiêm trọng, ăn mòn hóa học và ô nhiễm nghiêm trọng

3. Dữ liệu kỹ thuật

Không.	Mục	Đơn vị	Dữ liệu
1	Điện áp định mức	KV	40,5
2	Đánh giá hiện tại	Một	1250,1600,2000,2500,3150
3	Tần số định mức	HZ	50
4	Xếp hạng thời gian ngắn với hiện tại đứng	KA	25,31,5
5	Xếp hạng thời gian ngắn mạch hiện tại		20
6	Tuổi thọ cơ khí	lần	30000
7	Xếp hạng xung sét với điện áp đứng	KV	185
số 8	Trình tự vận hành định mức		O-0,3S-CO-180S-CO
9	Điện áp hoành hành đóng và mở nam châm điện	V	AC / DC220,110
10	Điện áp định mức giải phóng không điện áp	V	AC / DC220,110
11	Tần số năng lượng ngắn hạn định mức chịu được điện áp (1 phút)	KV	95
12	Thời gian mở cửa	Cô	30≤≤75
13	Thời gian đóng cửa	Cô	30≤≤65
14	Thời gian lưu trữ năng lượng	S	≤15

4. Ứng dụng

Bộ ngắt mạch chân không điện áp cao trong nhà ZN12-40.5 là công tắc chính áp dụng cho thiết bị đóng cắt dòng KYN-40.5 / GBC-40.5. Là một bộ phận có thể di chuyển, bộ ngắt mạch được lắp đặt trên giỏ hàng tay của tủ công tắc. Loại này cũng có thể được sử dụng cho bộ phận gắn cố định trong thiết bị đóng cắt XGN-40.5.

Bộ ngắt này được thiết kế như một đơn vị tập hợp cơ cấu chấp hành andcircuit cơ thể chính. Cơ chế vận hành loại lưu trữ năng lượng mùa xuân đặc biệt có thể được sử dụng trong hoạt động AC / DC, vận hành thủ công.
