Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Mức điện áp: | 24KV | Đánh giá hiện tại: | 1250/2000/2500 |
|---|---|---|---|
| Bảo vệ lớp: | IP67 | Xếp hạng phá vỡ hiện tại: | 20 25 31,5 |
| Tần số định mức: | 50 / 60HZ | Hình khối: | C-GIS |
| Điểm nổi bật: | thiết bị đóng cắt điện cao thế,thiết bị đóng cắt cách điện bằng khí |
||

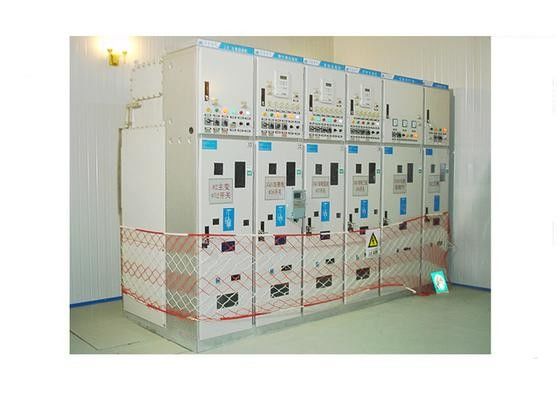

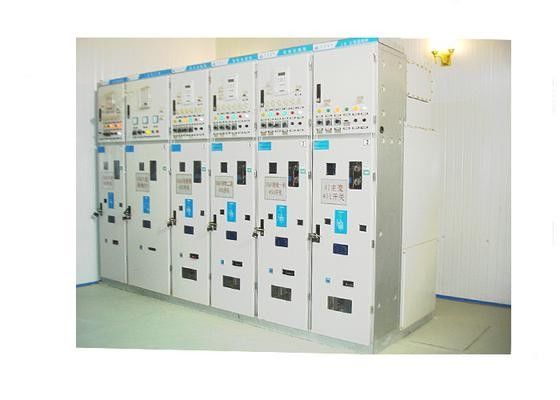

Kim loại C-GIS 24kV - Thiết bị đóng cắt cách điện bằng khí với VCB
Chung:
XGN49Series lndoor Gas lnsulatlon MetaI-clad Switchgear (sau đây gọi là C-GlS) là một sản phẩm chất lượng cao mà liên đoàn công nghiệp điện lực Trung Quốc đề xuất công nghệ từ tập đoàn công nghiệp thiết bị điện Rijin của Hàn Quốc và nó đáp ứng các tiêu chuẩn GB / T11022-1999 của Trung Quốc 2006C-GlS, có các đặc tính có độ tin cậy cao, không cần bảo trì và diện tích che phủ nhỏ.
Mục đích:
GIS phù hợp cho nhà máy điện, trạm biến áp, trạm biến áp kết hợp và hệ thống điện, là thanh cái đơn AC ba pha trong nhà và phân đoạn thanh cái đơn với điện áp định mức 50Hz, 35kV, được sử dụng để điều khiển, chấp nhận và phân phối điện.
Điều kiện môi trường dịch vụ:
1. Nhiệt độ không khí: Tối đa: +40, Tối thiểu: -25 (trung bình không quá 35 trong 24 giờ)
2. Độ cao so với mực nước biển: <= 5000m
3. Độ ẩm không khí:
Độ ẩm tương đối trung bình đo được trong 24 giờ không quá 95%,
Độ ẩm tương đối trung bình mỗi tháng không quá 90%,
áp suất hơi nước trung bình đo được trong 24 giờ không quá 2,2kPa,
áp suất hơi nước trung bình mỗi tháng không quá 1,8 kPa.
4. Không có rung động nặng thường xuyên.
Thông số :
| Tên | Đơn vị | Thông số | |
| Điện áp định mức | kV | 24 | |
| Đánh giá hiện tại | Một | 1250 2000 2500 | |
| Tần số định mức | Hz | 50/60 | |
| Tần số công suất định mức chịu được điện áp (1 phút) | Giữa các giai đoạn, Pha với Trái đất | kV | 65 |
| Khoảng cách | KV | 79 | |
| Xếp hạng sét xung chịu được điện áp | Giữa các giai đoạn, Pha với Trái đất | kV | 125 |
| Để mở khoảng cách | 145 | ||
| Tần số công suất mạch thứ cấp chịu được điện áp (1 phút) | V | 2000 | |
| Xếp hạng dòng điện ngắn mạch | kA | 20 25 31,5 | |
| Xếp hạng ngắn mạch | kA | 50 63 80 | |
| Xếp hạng thời gian ngắn chịu được 4S hiện tại | kA / S | 20/4 25/4 31,5 / 4 | |
| Xếp hạng đỉnh chịu được hiện tại | kA | 50 63 80 | |
| Lớp bảo vệ bao vây (Vỏ lạm phát không khí / Tủ LV) | IP67 / IP4X | ||
| Điện trở mạch chính từng pha | μΩ | 250 | |
| Áp suất hoạt động định mức của khí SF6 (áp suất Gage trong 20 CC) | Mpa | 0,05 | |
| Áp suất hoạt động tối thiểu của khí SF6 (áp suất Gage trong 20 CC) | Mpa | 0,03 | |
| Tỷ lệ rò rỉ khí gas hàng năm của SF6 | % | .50,5 | |
| Mạch phụ trợ điện áp hoạt động định mức | V | DC110 / 220, AC220 | |
| Kích thước bao vây (Chiều rộng * Độ sâu * Chiều cao) | mm | 600 * 1300 * 2350 (800 * 1600 * 2550) | |
