Môi trường: | Ngoài trời | Dầu cách nhiệt: | Dầu khoáng chất lượng cao |
---|---|---|---|
Thiết bị kiểm tra: | Tiêu chuẩn IEC | Vôn: | 10 ~ 35kv |
Điểm nổi bật: | máy biến áp ba pha,máy biến áp truyền tải điện |

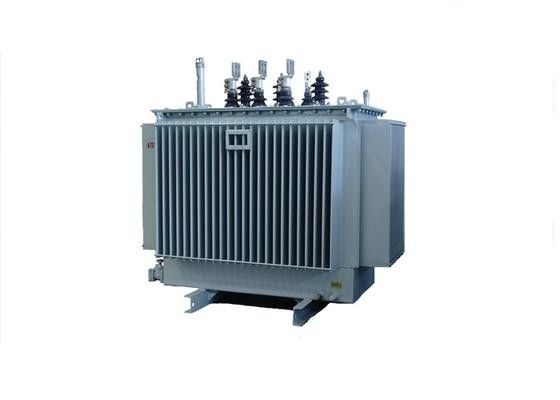

Giảm 10kV dầu - Biến áp tải thay đổi phân phối điện
Chung:
Máy biến áp lớp 11KV được sử dụng rộng rãi trong các trạm truyền tải và phân phối điện, nhà máy công nghiệp, Đơn vị thiết lập thế hệ (GSU). Chúng có đặc tính hiệu quả cao, tổn thất thấp và không cần bảo trì.
Đặc điểm cấu trúc :
► Lõi sắt
Lõi sắt được làm bằng tấm thép silic định hướng cán nguội. Các lớp được cắt theo chiều dài trên đường cắt theo chiều dài GEORG với các bước cắt ngang và chức năng xếp chồng tự động. Cấu trúc cán nhiều bước có thể làm giảm tổn thất và tiếng ồn. Tấm thép ở các chi và lõi được kẹp lại với nhau bằng liên kết epoxy-thủy tinh.
► quanh co
Đồng tráng men hoặc giấy chất lượng cao được sử dụng làm dây dẫn, cuộn dây được làm như loại trống, loại xoắn ốc, loại xoắn ốc cải tiến, loại liên tục và loại xen kẽ để đảm bảo cường độ cách điện. Băng keo tiêu chuẩn là ± 2 * 2,5% của cuộn dây HV.
► Xe tăng
Bể, nắp và người bảo quản là
được chế tạo bằng tấm thép. Đối với các máy biến áp nhỏ, chúng tôi sử dụng bể sâu và vỏ bọc, nhưng đối với máy biến áp lớn hơn, chúng tôi sản xuất loại chuông. Cấu trúc tôn là một cách hiệu quả để làm mát dầu.
► Dầu cách nhiệt
Các bể chứa đầy dầu khoáng chất lượng cao theo tiêu chuẩn IEC296 và nó không chứa PCB và PCT. Dầu được sử dụng để giúp làm mát máy biến áp. Nó cũng được sử dụng cung cấp một phần cách điện giữa các bộ phận sống bên trong.
►Tap thay đổi
Bộ thay đổi vòi được sử dụng để điều chỉnh điện áp đầu ra của máy biến áp đến mức yêu cầu. Chúng tôi đạt được điều này bằng cách thay đổi tỷ số của máy biến áp trên hệ thống bằng cách thay đổi số vòng trong cuộn dây HV. Bộ thay đổi có thể được tải (OLTC) hoặc tải giảm tải (OCTC).
► Hội
Lõi và các cuộn dây được lắp ráp với nhau từ phần hoạt động của máy biến áp. Cơ thể hoạt động được lắp ráp với nhiều cuộn dây và phương pháp khô áp suất giống hệt nhau được áp dụng, cải thiện hiệu quả độ bền điện và khả năng ngắn mạch chịu được
Dữ liệu kỹ thuật của các sản phẩm tiêu biểu;
Kiểu | Xêp hạng KVA | Đang tải mất mát (w) | Tải mất mát (w) | tôi (%) | Anh (%) | Kích thước (mm) | Cân nặng (Kilôgam) | ||
một | b | c | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1 | 4.0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1 | 4.0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000/11 | 1000 | 1700 | 10300 | 0,7 | 4,5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0,55 | 5,5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1,5 | 4.0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1,4 | 4.0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1 | 4.0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0,9 | 4.0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0,9 | 4.0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0,8 | 4,5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0,7 | 4,5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000/10 | 1000 | 1450 | 10300 | 0,6 | 4,5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250/10 | 1250 | 1650 | 12000 | 0,6 | 4,5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600/10 | 1600 | 2040 | 14500 | 0,5 | 4,5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0,5 | 4,5 | 2395 | 1260 | 2225 | 4530 |
