Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điện áp định mức (V): | 33000/415 | Công suất định mức: | 200 KVA |
|---|---|---|---|
| Khai thác phạm vi: | ± 2 × 2,5% | Tần số định mức: | 50Hz |
| Lớp dầu: | 45 # | Tổng trọng lượng: | 1160 kg |
| Nhóm vectơ: | Dyn11 | kiểu: | S-200/33-0.415 |
| Làm nổi bật: | ngắt kết nối bộ cách ly,công tắc ngắt hv |
||

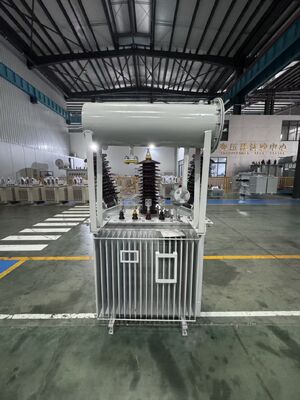

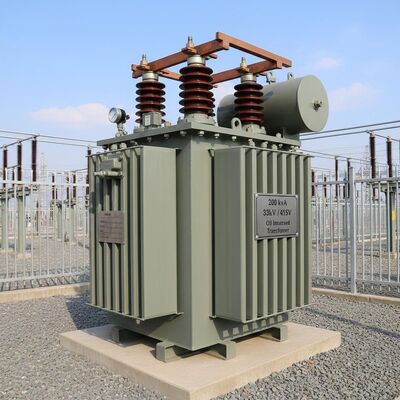

Model máy biến áp ngâm dầuS-200/33-0.415là thiết bị điện ba pha được thiết kế để hạ áp trong mạng phân phối trung áp. Với công suất định mức là200 kVAvà điện áp định mức33 kV / 0,415 kV(phạm vi điều chỉnh ±2*2,5%), máy biến áp này rất phù hợp cho các cơ sở công nghiệp nhẹ, khu phức hợp thương mại và các dự án điện khí hóa nông thôn.
Máy biến áp thông quaDyn11nhóm kết nối, trong đó phía điện áp cao được nối sao (Y) với điểm trung tính không nối đất trực tiếp, phía điện áp thấp được nối tam giác (d) và độ lệch pha là 30° (vị trí 11 giờ). Cấu hình này cung cấp điện áp giữa các pha ổn định và ngăn chặn hiệu quả dòng điện hài bậc ba.
Được chế tạo để mang lại độ tin cậy và hiệu quả, máy biến áp phân phối ngâm trong dầu này giúp duy trì dòng điện ổn định, giảm tổn thất năng lượng và hỗ trợ phân phối tải cân bằng trên các lưới điện và trạm biến áp.
Máy biến áp này sử dụngONAN (Dầu tự nhiên Không khí tự nhiên)phương pháp làm mát. Nhiệt sinh ra từ lõi và cuộn dây được hấp thụ bởi dầu cách điện, lưu thông tự nhiên trong bể. Nhiệt sau đó sẽ tản vào không khí xung quanh thông qua các cánh tản nhiệt hoặc bề mặt làm mát.
Quá trình làm mát tự nhiên này giúp loại bỏ nhu cầu sử dụng thêm thiết bị như quạt hoặc máy bơm, giúp giảm thiểu chi phí bảo trì và hỗ trợ tuổi thọ lâu hơn. Nó cũng góp phần vào hoạt động thân thiện với môi trường của máy biến áp.
Dầu cách điện chất lượng cao có hai vai trò quan trọng bên trong máy biến áp:
Dầu cũng bảo vệ các bộ phận bên trong khỏi độ ẩm và chất gây ô nhiễm, nâng cao độ bền và độ tin cậy của máy biến áp trong các môi trường vận hành khác nhau, bao gồm các điều kiện nhiệt đới và bụi bặm phổ biến ở Châu Phi và Đông Nam Á.
Máy biến áp này được sản xuất theo tiêu chuẩnIEC60076tiêu chuẩn quốc tế đặt ra các yêu cầu về thiết kế, thử nghiệm và vận hành máy biến áp điện. Việc tuân thủ đảm bảo rằng sản phẩm đáp ứng các tiêu chuẩn nghiêm ngặt về:
Đối với người dùng cuối, điều này có nghĩa là sự tự tin về độ an toàn, độ tin cậy và hiệu suất vận hành.
| tham số | Giá trị |
|---|---|
| Người mẫu | S-200/33-0.415 |
| Tiêu chuẩn | IEC60076 |
| Công suất định mức | 200 kVA |
| Điện áp định mức (HV/LV) | 33 ± 2*2,5% / 0,415 kV |
| Số pha | 3 |
| Tần số định mức | 50Hz |
| Phương pháp làm mát | ONAN |
| Nhóm kết nối | Dyn11 |
| Phạm vi khai thác | ±2*2.5% |
| Lớp cách nhiệt | MỘT |
Máy biến áp có kết cấu nhỏ gọn và chắc chắn, cho phép bố trí linh hoạt trong các trạm biến áp ngoài trời hoặc phòng điện trong nhà. Các tính năng thân thiện với bảo trì chính bao gồm:
Các yếu tố thiết kế này tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì định kỳ, giúp giảm thời gian ngừng hoạt động và chi phí bảo trì trong suốt thời gian vận hành của máy biến áp.
Máy biến áp phân phối ngâm trong dầu này phù hợp với nhiều tình huống:
Thiết kế chắc chắn và bao bì bằng pallet gỗ cũng giúp máy biến áp dễ dàng vận chuyển và lắp đặt ở những địa điểm xa xôi hoặc khó khăn.
Mô hình máy biến ápS-200/33-0.415được sản xuất tại Trung Quốc và được chứng nhận theo tiêu chuẩn GB. Tùy chỉnh có sẵn để đáp ứng các yêu cầu cụ thể của dự án, bao gồm:
Mỗi máy biến áp được đóng gói cẩn thận trên pallet gỗ để đảm bảo giao hàng an toàn.
Hỗ trợ kỹ thuật toàn diện và dịch vụ hậu mãi được cung cấp để đảm bảo hiệu suất tối ưu trong suốt vòng đời sản phẩm. Dịch vụ bao gồm:
