| Điện áp định mức: | 13,8/0,4 kV | Công suất định mức: | 2500KVA |
|---|---|---|---|
| Khai thác phạm vi: | ± 2x2,5% | Đánh giá hiện tại: | 104,6/3608,5 A |
| Tần số định mức: | 60Hz | Lớp cách nhiệt: | MỘT |
| Tiêu chuẩn: | IEEE C57.12 | phương pháp làm mát: | ONAN |
| Làm nổi bật: | đóng gói trạm biến áp,trạm biến áp phân phối điện |
||

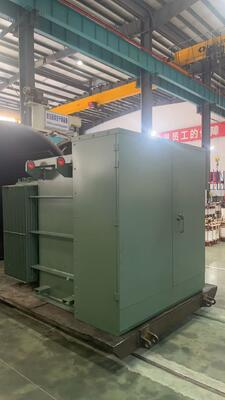

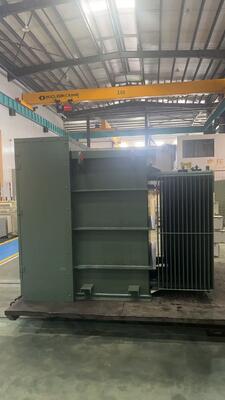

cácMáy biến áp gắn trên tấm đệm kiểu Mỹ ZGSL-H-2500/13.8-0.4là máy biến áp gắn trên tấm đệm ngâm dầu ba pha được thiết kế để lắp đặt ngoài trời trên tấm đệm bê tông. Nó có công suất định mức 2500 kVA, mức điện áp 13,8 kV / 0,4 kV và tần số 60 Hz. Nó phù hợp cho các ứng dụng phân phối điện ngoài trời trong hệ thống điện 60 Hz, đặc biệt là ở thị trường Bắc Mỹ.
| Mục kiểm tra | Kết quả kiểm tra | Yêu cầu tiêu chuẩn |
|---|---|---|
| Điện trở cách điện | > 2,5 GΩ | -- |
| Lỗi tỷ lệ điện áp | < ±0,5% | ≤ ± 0,5% |
| Mất cân bằng điện trở cuộn dây (phía HV) | 0,29% | 2% |
| Mất không tải | 270W | -- |
| Trở kháng điện áp | 4,70% | -- |
| Mất tải | 19828 W | -- |
| Điện áp đánh thủng dầu máy biến áp | 55,2 kV | -- |
MỘT:Máy biến áp gắn trên tấm đệm là máy biến áp phân phối ngoài trời kiểu Mỹ được lắp đặt trên tấm bê tông ở mặt đất. Nó không được chôn dưới lòng đất. Nó có tính năng bảo vệ cao, thiết kế nhỏ gọn và bề mặt trên có thể đi lại được.
MỘT:Công suất định mức là2500 kVA, với phía điện áp cao 13,8 kV và phía điện áp thấp 0,4 kV, phù hợp với các hệ thống phân phối công suất trung bình.
MỘT:Phương pháp làm mát làONAN (Dầu tự nhiên Không khí tự nhiên), dựa vào sự đối lưu tự nhiên của dầu để tản nhiệt. Không cần thêm quạt hoặc máy bơm, giúp vận hành êm ái và bảo trì đơn giản.
MỘT:Nó được sử dụng rộng rãi trongmạng lưới phân phối đô thị, khu công nghiệp, khu phức hợp thương mại, nhà máy quang điện, trang trại gió, sân bay, bến cảng và cộng đồng dân cưnơi cần lắp đặt tấm đệm ngoài trời.
MỘT:Đúng. Máy biến áp đã được thử nghiệm theo tiêu chuẩnIEEE C57.12tiêu chuẩn. Tất cả các hạng mục kiểm tra bao gồm điện trở cách điện, tỷ số điện áp, điện trở cuộn dây, tổn thất không tải, điện áp chịu được và chất lượng dầu đều đáp ứng yêu cầu. Nó đi kèm với Giấy chứng nhận sự phù hợp.
MỘT:Lớp cách nhiệt làLớp A, và tần số định mức là60Hz, được thiết kế đặc biệt cho hệ thống điện 60 Hz.
MỘT:Tổng trọng lượng là5618 kg, bao gồm1310 kgcủa dầu biến thế (cấp dầu: 25#).
MỘT:Đúng. Phạm vi khai thác là± 2×2,5%, cung cấp 5 vị trí vòi để điều chỉnh linh hoạt các biến động điện áp lưới.
