Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu vỏ: | Đồng hợp kim nhôm | Lưu lượng điện: | 250A |
|---|---|---|---|
| Điện áp định số: | 40,5kV (24kV) | Phạm vi ứng dụng: | Nhà máy điện, trạm biến áp biến áp và vv |
| Làm nổi bật: | thiết bị đóng cắt điện cao thế,thiết bị đóng cắt cách điện bằng khí |
||
Phòng kín khí trong nhà kim loại - Bộ chuyển mạch được trang trí C - GIS
Tổng quan
XGN49-40.5 Máy chuyển mạch bằng kim loại kín khí trong nhà (sau đây gọi làC-GIS) là một sản phẩm công nghệ cao được nghiên cứu, phát triển và sản xuất dựa trên việc giới thiệu công nghệ của Viện Nghiên cứu Năng lượng Longyuan của Liên đoàn Công nghiệp Điện lực Trung Quốc.
Tình trạng môi trường hoạt động:
Nhiệt độ không khí: Max: +40, Min: -25 (trung bình không quá 35 trong 24 giờ)
Độ cao trên mực nước biển: <= 3000m
Độ ẩm không khí: Độ ẩm tương đối trung bình đo trong 24 giờ không quá 95%, độ ẩm tương đối trung bình mỗi tháng không quá 90%,áp suất hơi nước trung bình đo trong 24 giờ không quá 2.2kPa, áp suất hơi nước trung bình mỗi tháng không quá 1,8 kPa.
Không có rung động nặng thường xuyên
Phạm vi nhiễu điện từ cảm ứng của hệ thống thứ cấp không quá 1,6kV
Các điều kiện loại trừ từ trên cần phải đàm phán với nhà sản xuất.
Các thông số
| Điểm | Đơn vị | Parameter | |
| Điện áp định số | kV | 40.5 | |
| Lượng điện | A | 5~1250 | |
| Tần số định số | Hz | 50 | |
| Tần số công suất định số chịu điện áp (1min) | Giai đoạn đến giai đoạn, Giai đoạn đến trái đất | kV | 95 |
| Khoảng cách cách nhiệt | 110 | ||
| Đánh giá tia chớp xung chịu điện áp | Giai đoạn đến giai đoạn, Giai đoạn đến trái đất | kV | 185 |
| Khoảng cách cách nhiệt | 215 | ||
| Tần số điện năng 1min chịu điện áp của mạch điều khiển phụ trợ | V | 2000 | |
| Điện cắt ngắn (giá trị thực tế) | kA | 20 25 31.5 | |
| Đánh giá mạch ngắn tạo ra hiện tại ((đỉnh giờ) | kA | 50 63 80 | |
| Lưu ý thời gian ngắn | kA | 20 25 31.5 | |
| Đánh giá đỉnh chịu điện | kA | 50 63 80 | |
| Thời gian duy trì mạch ngắn theo định số | s | 4 | |
| Mức độ bảo vệ | IP67/IP4X | ||
| Mỗi pha chính trở lại mạch kháng cự | μΩ | ≤ 250 | |
| Áp suất khí SF6 định lượng (20°C) | Mpa | 0.05 | |
| Áp suất khí SF6 tối thiểu (20°C) | Mpa | 0.02 | |
| Tỷ lệ mất khí SF6 hàng năm | % | ≤ 1 | |
| Điện áp định số của mạch điều khiển phụ trợ | V | DC110/220,AC220 | |
| Kích thước (Nhiều chiều rộng × chiều sâu × chiều cao) | mm | (600~1200) ×1400×2650 | |

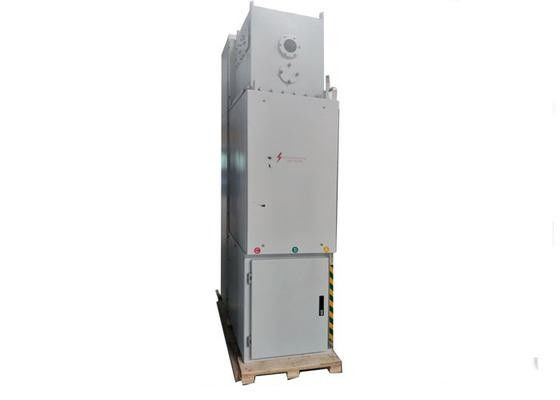

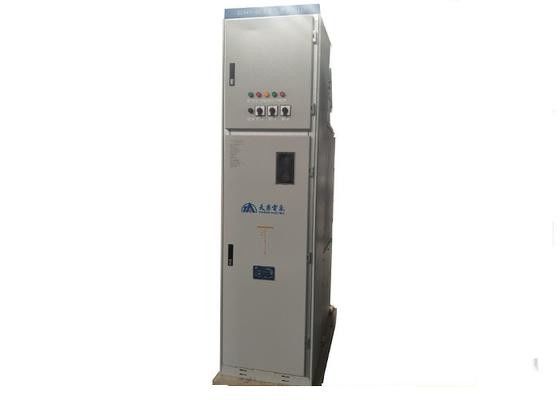

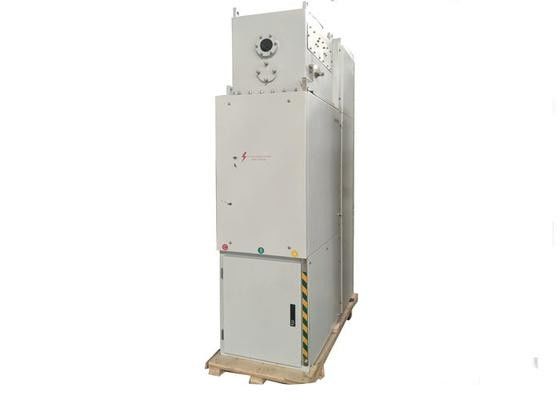

Hình ảnh
