Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại cách nhiệt: | Khí SF6 cách điện | Điện áp định số: | 12kV |
|---|---|---|---|
| Điện ngắt định số: | 31,5KA | ||
| Làm nổi bật: | thiết bị đóng cắt cách điện bằng khí gis,thiết bị đóng cắt trung thế |
||

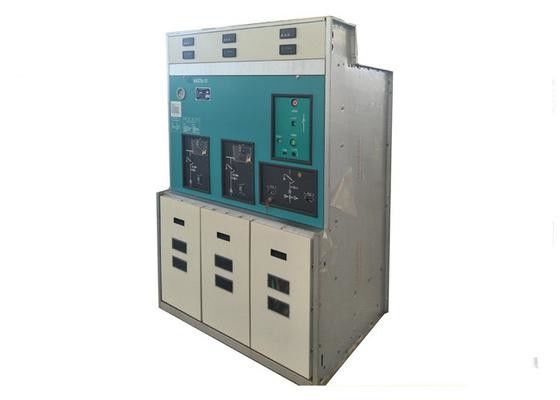

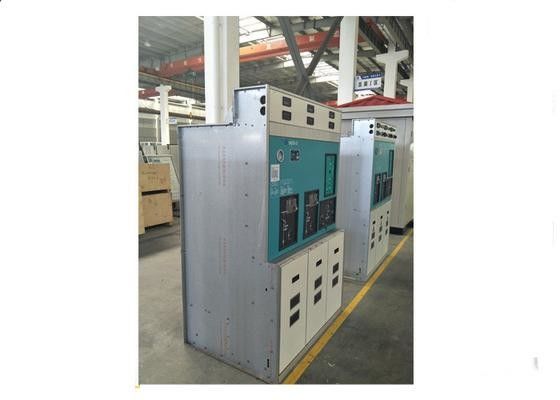

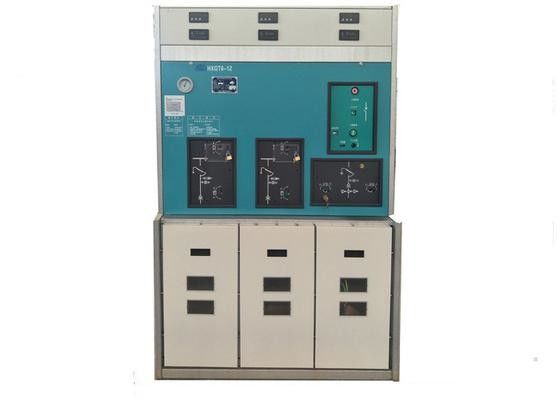

Đơn vị chính vòng cách nhiệt khí SF6Kim loại 12 KV - KhungMáy chuyển đổi
Tổng quan
HXGT6 (XGN58)-12 SF6 Ring Main Unit Switchgear (sau đây gọi làRMU) được thiết kế và phát triển bởi công ty của chúng tôi dựa trên tình hình cung cấp điện thực tế của đất nước chúng tôi.và có thể được áp dụng trong chuyển đổi lưới điện thành phố và xây dựng, sản phẩm được kiểm tra loại và kiểm tra đưa vào sử dụng, chỉ số hiệu suất đáp ứng các yêu cầu của IEC 298 ‡ AC Metal Closed Switchgear ‡.Nó xử lý những lợi thế của khối lượng nhỏ, trọng lượng thấp, hoạt động đơn giản, sử dụng an toàn, độ tin cậy cao mà không bị ảnh hưởng bởi môi trường và thời tiết và không bảo trì.
Máy chuyển mạch là một loại thiết bị tổng hợp kín tất cả các mạch chính trong một vỏ kim loại và lấy khí SF6 làm môi trường tắt cung và cách nhiệt.Nó phù hợp với nguồn cung cấp điện lưới vòng và cung cấp điện chiếu kép trong mạng lưới cung cấp điện 10kV MV. Nó cũng được sử dụng trong nguồn cung cấp điện đầu cuối. Do việc sử dụng nguồn cung cấp điện mạng vòng tăng độ tin cậy của nguồn cung cấp điện, nó được sử dụng đặc biệt trong các nhà máy khoáng sản, khu vực cư trú, trường học,công viênNgoài ra, do kết nối và lắp đặt thuận tiện, khối lượng nhỏ,nó cũng được sử dụng trong trạm phụ như là thiết bị điện áp cao ở phía chính.
Tình trạng dịch vụ
A. Độ cao ≤1000m (trên mực nước biển);
B. Nhiệt độ môi trường: -25oC~ +40oC;
C. Tốc độ gió ≤34m/s
D. Địa điểm không nên có sự rung động thường xuyên.
Các thông số kỹ thuật cơ bản
| S/N | Điểm | Đơn vị | Các thông số |
| 1 | Điện áp định số | kV | 12 |
| 2 | Tần số định số | Hz | 50 |
| 3 | Lưu ý: | A | 630 |
| 4 | Đánh giá mạch chính thời gian ngắn chịu điện hiện tại (r.m.s) 3s | kA | 20 |
| 5 | Điện động định số mạch chính (đỉnh) | kA | 50 |
| 6 | Đánh giá mạch chính tạo ra hiện tại ((Đỉnh) | kA | 50 |
| 7 | Điện ngắt tải tích cực | A | 630 |
| 8 | Điện cắt vòng kín định lượng | A | 630 |
| 9 | Điện ngắt tải tích cực theo định số 5% | A | 31.5 |
| 10 | Điện cắt đứt danh giá của cáp sạc | A | 10 |
| 11 | Điện ngắt không tải của biến áp | A | 1600kVA Điện không tải của biến áp |
| 12 | Điện ngã cắt bảo hiểm định lượng | kA | 31.5 |
| 13 | Dòng điện truyền định số | A | 1500 |
| 14 | Thời gian phá vỡ công suất đầy đủ | Thời gian | 100 |
| 15 | Cuộc sống cơ khí | Thời gian | 10000 |
| 16 | 1min Tần số điện chịu điện áp đến mặt đất, giữa các giai đoạn / qua khoảng trống mở | kV | 42/48 |
| 17 | Nhịp sét chịu điện áp đến Trái đất, giữa các giai đoạn / qua khoảng trống mở | kV | 75/85 |
| 18 | SF6 Năng lượng định lượng khí (Áp suất chỉ số là 20°C) | Mpa | 0.04 |
| 19 | SF6 Tỷ lệ rò rỉ khí hàng năm | ≤ 0,2% | |
| 20 | Nguồn cung cấp năng lượng hoạt động của động cơ, điện áp | V | DC48, AC220, 110 |
| 21 | Điện động cơ đóng | A | 0.5 |
| 22 | Dòng điện mở | A | 2.5 |
Các thông số kỹ thuật của bộ an toàn HV
| S/N | Điện áp định số | Lượng điện tích định của bộ an toàn | Dòng điện nóng định số | Điện ngắt định số |
| XRNT | 12 | 40 | 6.3 10 16 20 25 31.5 40 | 31.5 |
| 100 | 50 63 71 80 100 | 31.5 | ||
| 125 | 125 | 31.5 |
