Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điện áp định số: | 40,5kV (35kV) | Lưu lượng điện: | 1250/2000/2500A |
|---|---|---|---|
| Lớp bảo vệ: | IP4X/IP67 | Điện ngắt định số: | 20 25 31.5 |
| Tần số định số: | 50/60hz | Hình khối: | C-GIS |
| Làm nổi bật: | thiết bị đóng cắt điện cao thế,thiết bị đóng cắt cách điện bằng khí |
||

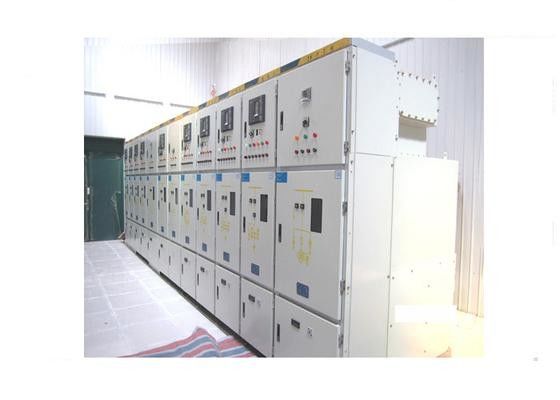

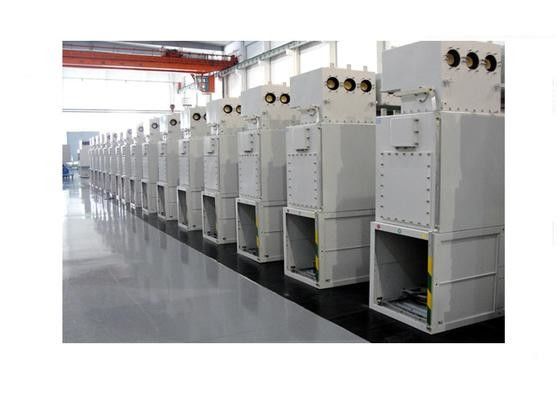

GIS 40,5kV kim loại - Máy chuyển mạch phân phối và điều khiển cách ly khí gắn trên
Tổng quát:
XGN49Series lndoor Gas lnsulatlon MetaI-clad Switchgear(hereinafter called C-GlS)is a high quality product which the China power industry federation sole recommends technology from Korea Rijin electrical equipment industry corporation and it meets Chinese standards of GB/T11022-1999 and GB3906-2006C-GlS, có các đặc điểm của độ tin cậy cao, không cần bảo trì và khu vực che phủ nhỏ.
Mục đích:
GIS phù hợp với nhà máy điện, trạm phụ, trạm phụ kết hợp và hệ thống điện, đó là ba pha trong nhà AC busbar đơn và phân đoạn busbar đơn với 50Hz, 35kV điện áp định giá,được sử dụng để điều khiển, chấp nhận và phân phối điện.
Điều kiện môi trường hoạt động:
1. Nhiệt độ không khí: Max: +40, Min: -25 (trung bình không quá 35 trong 24 giờ)
2. Độ cao trên mực nước biển: <= 5000m
3Độ ẩm không khí:
Độ ẩm tương đối trung bình đo trong 24 giờ không quá 95%,
Độ ẩm tương đối trung bình mỗi tháng không quá 90%,
áp suất hơi nước trung bình đo trong 24 giờ không quá 2,2kPa,
áp suất hơi nước trung bình mỗi tháng không quá 1,8 kPa.
4Không có rung động nặng.
Các thông số:
| Tên | Đơn vị | Các thông số | |
| Điện áp định số | kV | 24 | |
| Lưu lượng điện | A | 1250 2000 2500 | |
| Tần số định số | Hz | 50/60 | |
| Tần số năng lượng định số chịu điện áp (1 phút) | Giữa các giai đoạn, giai đoạn đến Trái đất | kV | 65 |
| Khoảng cách cách nhiệt | KV | 79 | |
| Đánh giá xung tia chớp chịu điện áp | Giữa các giai đoạn, giai đoạn đến Trái đất | kV | 125 |
| Để mở khoảng cách | 145 | ||
| Tần số điện mạch thứ cấp chịu điện áp (1 phút) | V | 2000 | |
| Điện cắt mạch ngắn định lượng | kA | 20 25 31.5 | |
| Điện tạo mạch ngắn định lượng | kA | 50 63 80 | |
| Đánh giá thời gian ngắn chịu điện 4S | kA/S | 20/4 25/4 31.5/4 | |
| Đánh giá đỉnh chịu điện | kA | 50 63 80 | |
| Lớp bảo vệ khoang (Cây bọc không khí / phòng LV) | IP67/IP4X | ||
| Chống mạch chính mỗi giai đoạn | μΩ | ≤ 250 | |
| Áp suất hoạt động định lượng của khí SF6 (Áp suất đo cho 20oC) | Mpa | 0.05 | |
| Áp suất hoạt động tối thiểu của khí SF6 (Áp suất đo cho 20oC) | Mpa | 0.03 | |
| SF6 Tỷ lệ rò rỉ khí hàng năm | % | ≤0.5 | |
| Điện áp hoạt động định giá của mạch phụ trợ | V | DC110/220,AC220 | |
| Kích thước khoang (nhiều rộng*nhiệm sâu*độ cao) | mm |
600*1300*2350 (800*1600*2550) |
|
