Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điều kiện đặc biệt: | Phụ thuộc vào Khách hàng | Nhấn vào Changer: | Điều chỉnh điện áp đầu ra |
|---|---|---|---|
| Môi trường: | Ngoài trời | Máy biến áp: | Máy biến áp dầu |
| Tần số đánh giá: | 50 | Độ cao: | <1,000m (Trên mực nước biển) |
| Điểm nổi bật: | Trạm biến áp kiosk công nghiệp ba pha,Trạm biến áp kiosk 2500kVA,Máy biến áp nhỏ gọn công nghiệp kiosk |
||

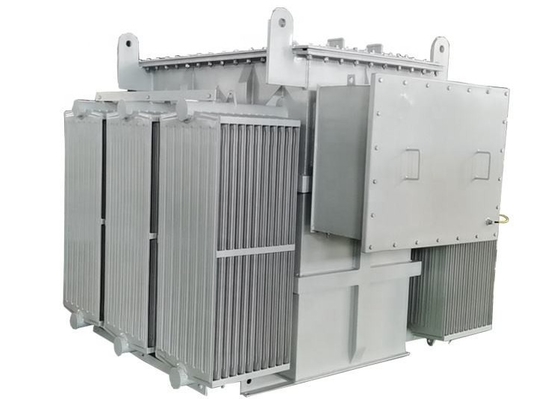

Ba pha 2500kVA Kiosk Trạm biến áp 33kV Công nghiệp nhỏ gọn
Máy biến áp nhỏ gọn (còn có thể được gọi là Trạm biến áp nhỏ gọn, Trạm biến áp đúc sẵn) phù hợp cho các trung tâm kinh doanh, trường học, trạm biến áp, v.v., có thể được kết hợp linh hoạt, vận chuyển, lắp đặt và bảo trì dễ dàng.Ngoài ra, nó có thể tiết kiệm không gian.
▶ Thời gian cài đặt ngắn
Việc cài đặt tại chỗ chỉ thực hiện 6 bước: cố định vị trí, đấu dây đầu cuối vào HV, xác minh cài đặt bảo vệ, kiểm tra đường truyền, vận hành thử, v.v.
▶ Chi phí thấp
Máy biến áp nhỏ gọn có thể giúp tăng chất lượng cấp điện với chi phí hợp lý.
▶ Cấu trúc cách nhiệt hoàn chỉnh
Máy biến áp nhỏ gọn bao gồm thiết bị đóng cắt HV và LV, máy biến áp, bộ ngắt mạch và các thiết bị khác không có bộ phận mang điện tiếp xúc trong cấu trúc cách điện hoàn chỉnh để tránh rủi ro điện giật và nâng cao mức độ an toàn.
▶ Phương pháp kết hợp linh hoạt
Mỗi Máy biến áp nhỏ gọn là một hệ thống độc lập, có phương pháp kết hợp khác nhau.
▶ Hiệu suất ổn định và đáng tin cậy
Vỏ của Máy biến áp nhỏ gọn của chúng tôi được làm bằng thép phủ hợp kim Al-Zn, với lớp bọc bên trong bằng hợp kim nhôm và vật liệu chống cháy.Quạt và thiết bị hút ẩm cũng có thể được lắp bên trong nó.Máy biến áp nhỏ gọn phù hợp cho cả điều kiện trong nhà và ngoài trời.
2. Đơn vị HV
1. Make các kết hợp khác nhau theo yêu cầu của người tiêu dùng, đó làBánh răng chuyển mạch HXGT16-40.5, XGT5-40.5 và HXGT10-40.5.
2. Thiết bị đóng cắt HXGT16-40.5 được trang bị công tắc kết hợp cầu chì-chuyển mạch tải loại FT16-40.5R cho năng lượng gió và phát điện quang điện.
c.Thiết bị đóng cắt XGT5-40.5 được trang bị bộ ngắt mạch VT16-40.5.
d.Thiết bị đóng cắt có đầy đủ chức năng để ngăn ngừa hoạt động sai để đảm bảo an toàn vận hành và bảo trì.
3. Đơn vị biến áp
một.Máy biến áp sử dụng máy biến áp loại S11 ngâm trong dầu hoặc máy biến áp loại khô SCB11.
b.Thông gió tự nhiên tốt trong phòng máy biến áp hoặc có thể hạ nhiệt độ trong phòng máy biến áp thông qua việc xả gió bằng quạt điều khiển tự động.
c.Kết nối mềm được sử dụng giữa các cực ở phía LV và thanh cái, có thể bảo vệ hiệu quả ống lót LV của máy biến áp khỏi bị dập và rò rỉ dầu.
4. Đơn vị LV
một.Thiết bị đóng cắt LV sử dụng CB thông minh dòng TANW1 và MCCB dòng TANM1, hoặc CB do nhà sản xuất được chỉ định sản xuất theo yêu cầu của khách hàng.
b.Đề án rèm có thể được thiết kế theo yêu cầu của người dùng.
5. Đơn vị tự động hóa mạng phân phối
một.Thiết bị đầu cuối tự động là loại TA-D20 của Tập đoàn Thiên An, thiết kế của nó đã được tối ưu hóa sau khi xem xét môi trường khắc nghiệt cho hoạt động của trạm biến áp phong điện.
b.Sản phẩm có khả năng thích ứng mạnh mẽ với nhiệt độ môi trường, chức năng truyền thông của mạng vòng sợi quang kép, khả năng chống nhiễu, chống va đập, chống ẩm và chống sấm sét mạnh mẽ, cũng như tổn thất điện năng thấp.
c.Sản phẩm có các chức năng kiểm soát đo lường, bảo vệ không dùng pin, và xử lý dữ liệu, giám sát cảnh báo và phát hiện bất thường và liên lạc.
6. Bộ nguồn liên tục đặc biệt cho nguồn điện
một.Trạm biến áp được lắp đặt nguồn điện liên tục TA-UP01 / TA-UP02 chuyên dùng cho năng lượng gió do Tập đoàn Thiên An sản xuất.
b.Sản phẩm có khả năng thích ứng với môi trường mạnh mẽ, chống sốc và nhiễu, và phạm vi ổn định rộng.
Các thông số:
|
Mục |
Đơn vị |
Thông số |
|
|
||
|---|---|---|---|---|---|---|
| Đơn vị HV | Chuyển loại | Thiết bị điện kết hợp | Ngắt mạch | |||
| Điện áp định mức | kV | 40,5 | 40,5 | |||
| Tần số đánh giá | Hz | 50 | 50 | |||
| Xếp hạng thanh cái chính hiện tại | Một | 630 | 1250 | |||
| 1min Công suất định mức Tần số chịu được Điện áp chạm đất, giữa các pha / đến khe hở | kV | 95/118 | 95/118 | |||
| Xung sét chịu được điện áp xuống đất, giữa các giai đoạn / để mở khoảng cách | kV | 185/215 | 185/215 | |||
| Đã đánh giá khả năng chịu đựng trong thời gian ngắn | kA / s | 20/2 | 25/4 | |||
| Mức cao nhất chịu được hiện tại | kA | 50 | 63 | |||
| Định mức ngắn mạch tạo ra dòng điện | kA | 31,5 | 63 | |||
| Dòng ngắt ngắn mạch định mức | kA | 31,5 | 25 | |||
| Đơn vị LV | Điện áp định mức | V | 690 | |||
| Dòng điện mạch chính định mức | Một | 1600 ～ 3300 | ||||
| Giới hạn định mức Khả năng ngắt ngắn mạch | kA | 50 | ||||
| Khả năng ngắt ngắn mạch hoạt động định mức | kA | 40 | ||||
| Đã đánh giá khả năng chịu đựng trong thời gian ngắn | kA / 1 giây | 40 | ||||
| Đơn vị biến áp | Công suất định mức | kVA | 1600 ～ 5500 | |||
| Điện áp kháng | % | 4 ； 4,5 | ||||
| Phạm vi khai thác | % | ± 2X2,5 ； ± 5 | ||||
| Nhóm được kết nối | Y, yn0 ； D, yn11 | |||||
| Bao vây | Mức độ bảo vệ | Phòng HV | IP33 | |||
| Phòng LV | IP33 | |||||
| Phòng máy biến áp | IP23 | |||||
| Mức âm thanh | dB | ≤55 | ||||
