Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tính thường xuyên: | 50Hz | Điều kiện đặc biệt: | Phụ thuộc vào khách hàng |
|---|---|---|---|
| Điện áp hệ thống: | 132KV 145KV | Dung tích: | 16000KVA |
| Mức âm thanh: | ≤65dB | Độ chính xác bảo vệ: | 5P20 |

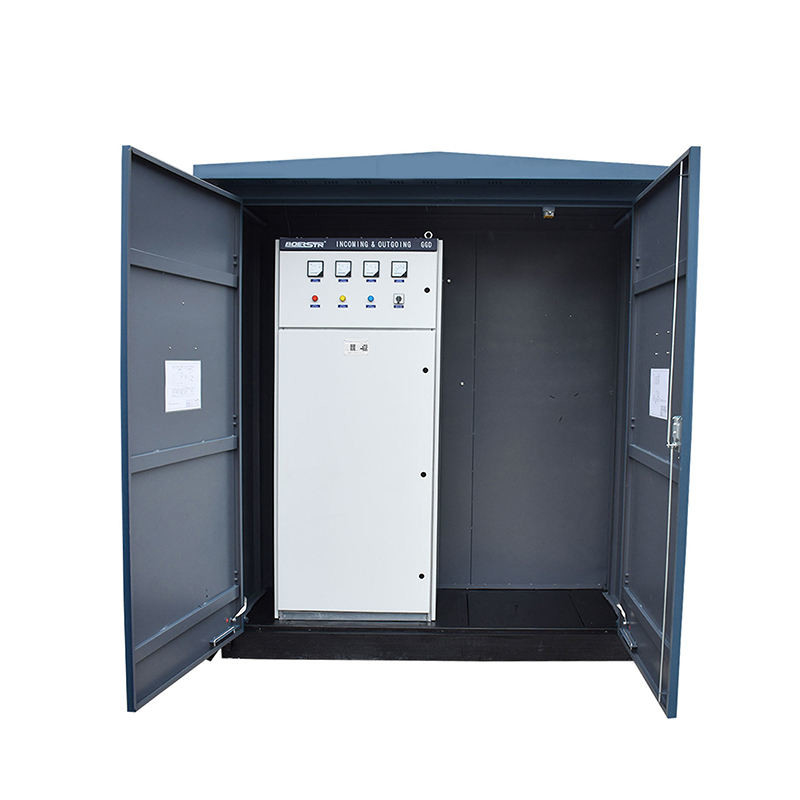

| Làm nổi bật: | Trạm biến áp phân phối chống cháy nổ,Trạm biến áp phân phối đúc sẵn,Máy biến áp phân phối điện đúc sẵn |
||
Trạm biến áp di động gắn trên xe đầu tiên của Trung Quốc, được bàn giao cho Iraq vào tháng 12 năm 2008. Sản phẩm có cấp điện áp 132kV, công suất 16.000KVA này được nghiên cứu, phát triển, thiết kế và sản xuất hoàn toàn độc lập.
| Mục | Đơn vị | Thông số |
|---|---|---|
| Điện áp hệ thống | kV | 132 |
| Điện áp định mức | kV | 145 |
| Tần số định mức | Hz | 50 |
| Dòng điện định mức | A | 2000, 1600 |
| Điện áp chịu đựng tần số nguồn định mức 1 phút | kV | 275 |
| Điện áp chịu đựng xung sét định mức | kV | 650 |
| Dòng điện chịu đựng ngắn mạch định mức | kA | 25, 31.5, 40 |
| Thời gian chịu đựng ngắn mạch định mức | s | 3 |
| Dòng điện đỉnh chịu đựng định mức | kA | 63, 80, 100 |
| Mục | Đơn vị | Thông số |
|---|---|---|
| Điện áp hệ thống | kV | 132 |
| Điện áp định mức | kV | 145 |
| Tần số định mức | Hz | 50 |
| Dòng điện định mức | A | 2000 |
| Điện áp chịu đựng tần số nguồn định mức 1 phút | kV | 275 |
| Điện áp chịu đựng xung sét định mức | kV | 650 |
| Dòng điện chịu đựng ngắn mạch định mức / thời gian | kA/s | 40/4 |
| Dòng điện đỉnh chịu đựng định mức | kA | 100 |
| Dòng điện cắt ngắn mạch định mức | kA | 40 |
| Dòng điện đóng ngắn mạch định mức | kA | 100 |
| Thành phần DC | % | 40 |
| Chuỗi vận hành định mức | O _0.3s_ CO _180s_ CO | |
| Thời gian mở | ms | 35±5 |
| Thời gian đóng | ms | 105±15 |
| Thời gian cắt | ms | ≤60 |
| Không đồng thời giữa các cực - Đóng | ms | ≤5 |
| Không đồng thời giữa các cực - Mở | ms | ≤3 |
| Số lần ngắt mỗi cực | 1 | |
| Độ bền cơ học | Lần | ≥6000 |
| Số lần cắt liên tục toàn tải | Lần | ≥20 |
| Áp suất khí SF6 (20℃) - Giá trị định mức | MPa | 0.60 |
| Áp suất khí SF6 (20℃) - Giá trị báo động | MPa | 0.55 |
| Áp suất khí SF6 (20℃) - Giá trị khóa | MPa | 0.50 |
| Độ ẩm khí SF6 - Giá trị chấp nhận | PPm | ≤150 |
| Độ ẩm khí SF6 - Giá trị cho phép vận hành | PPm | ≤300 |
| Tỷ lệ rò rỉ khí SF6 hàng năm | % | ≤0.5 |
| Tổng trọng lượng mỗi máy cắt | kg | 2000 |
| Tỷ lệ dòng điện | Công suất đầu ra định mức VA | Cấp độ chính xác đo lường | Cấp độ chính xác bảo vệ |
|---|---|---|---|
| 150/5 | 20 | 0.5 | 5P20 |
| 300/5 | 20 | 0.5 | 5P20 |
| 500/5 | 30 | 0.5 | 5P20 |
| 750/5 | 30, 40 | 0.5 | 5P20 |
| 1000/5 | 40, 50 | 0.5 | 5P20 |
| 1500/5 | 50 | 0.5 | 5P20 |
| 2000/5 | 50 | 0.5 | 5P20 |
| Mục | Đơn vị | Thông số |
|---|---|---|
| Điện áp hệ thống | kV | 132 |
| Điện áp định mức | kV | 150 |
| Tần số định mức | Hz | 50 |
| Dòng phóng danh định | kA | 10 |
| Điện áp tham chiếu DC 1mA | kV | ≥245 |
| Điện áp dư dưới dòng xung sét (đỉnh) | kV | ≤435 |
| Điện áp dư dưới dòng xung vận hành (đỉnh) | kV | ≤370 |
| Điện áp dư dưới dòng xung sóng dốc (đỉnh) | kV | ≤490 |
| Mục | Đơn vị | Thông số |
|---|---|---|
| Điện áp hệ thống | kV | 132 |
| Điện áp định mức | kV | 90 |
| Tần số định mức | Hz | 50 |
| Dòng phóng danh định | kA | 1.5 |
| Điện áp tham chiếu DC 1mA | kV | ≥140 |
| Điện áp dư dưới dòng xung sét (đỉnh) | kV | ≤260 |
| Điện áp dư dưới dòng xung vận hành (đỉnh) | kV | ≤240 |
| Điện áp dư dưới dòng xung sóng dốc (đỉnh) | kV | / |
| Mục | Đơn vị | Thông số |
|---|---|---|
| Điện áp hệ thống | kV | 11.5 |
| Điện áp định mức | kV | 12 |
| Tần số định mức | Hz | 50 |
| Dòng điện định mức | A | 2000, 1600, 1250 |
| Điện áp chịu đựng tần số nguồn định mức 1 phút | kV | 42/48 |
| Điện áp chịu đựng xung sét định mức | kV | 75/85 |
| Dòng điện chịu đựng ngắn mạch định mức | kA | 40, 31.5, 25 |
| Thời gian chịu đựng ngắn mạch định mức | s | 4 |
| Dòng điện đỉnh chịu đựng định mức | kA | 100, 80, 63 |
| Dòng điện cắt ngắn mạch định mức | kA | 40, 31.5, 25 |
| Dòng điện đóng ngắn mạch định mức | kA | 100, 80, 63 |
| Chuỗi vận hành định mức | O _0.3s_ CO _180s_ CO | |
| Độ bền cơ học | Lần | ≥10000 |
