Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tính thường xuyên: | 50Hz | Điều kiện đặc biệt: | Phụ thuộc vào khách hàng |
|---|---|---|---|
| điện áp hệ thống: | 132KV 145KV | Dung tích: | 16000KVA |
| Mức độ âm thanh: | ≤65dB | Độ chính xác bảo vệ: | 5P20 |
| Điểm nổi bật: | Trạm Biến Áp Nhỏ Gọn Di Động Biến Áp,Trạm Biến Áp Nhỏ Gọn Di Động IEC,Trạm Biến Áp Điện Lực IEC |
||

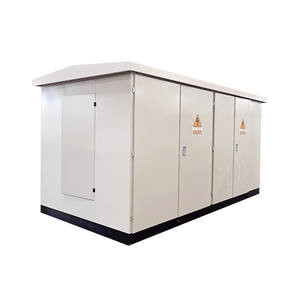

Quảng cáo Bền bỉ khác nhau Sử dụng Máy biến áp điện Trạm biến áp nhỏ gọn di động
* Vật liệu được lựa chọn cẩn thận
Vỏ được làm bằng thép không gỉ, hợp kim nhôm, tấm cán nguội, tấm thép màu, lát gạch, dải gỗ, v.v., có khả năng cách nhiệt tốt, niêm phong và khả năng chịu nhiệt tuyệt vời.
* Với các thương hiệu lớn
Hệ thống điều khiển và bảo vệ hiệu quả, lắp đặt và vận hành nhanh chóng, hiệu quả vượt trội.
* Chất lượng cao
Hệ thống dây điện bên trong được sắp xếp gọn gàng, tổn thất thấp và hiệu suất tản nhiệt mạnh, có thể được sử dụng trong các môi trường khác nhau.
* Tuổi thọ dài của thiết bị
Việc sử dụng các thiết bị tự động để đảm bảo kích thước sản phẩm chính xác, sản xuất và sản xuất theo đúng tiêu chuẩn quốc tế, không cần bảo trì trong thời gian, chất lượng được đảm bảo hơn.
Điều kiện dịch vụ
1 Điều kiện môi trường xung quanh
một.Độ cao ≤ 1000m；
b.nhiệt độ môi trường
Phạm vi nhiệt độ: -25℃～+40℃；
c.Tốc độ gió (ngoài trời) ≤ 35m/s；
đ.Độ ẩm tương đối ≤ 90%(+25℃)；
đ.vị trí lắp đặt
Nơi không được có cháy, nổ, ăn mòn hóa học và rung động tinh vi.
2 Điều kiện di chuyển của trạm biến áp
một.tối đa.tốc độ ≤ 30km/h, khi mặt đường bằng phẳng;
b.tối đa.tốc độ ≤ 10km/h, khi mặt đường không bằng phẳng.
Lưu ý: Nếu điều kiện trên không đáp ứng yêu cầu, khách hàng có thể tham khảo ý kiến của nhà sản xuất để giải quyết.
Bảng 1
| Không. | Mục | Bài học | Tham số |
| 1 | điện áp hệ thống | kV | 132 |
| 2 | Điện áp định mức | kV | 145 |
| 3 | tần số định mức | Hz | 50 |
| 4 | Đánh giá hiện tại | Một | 2000 ,1600 |
| 5 | Điện áp chịu được tần số công suất định mức 1 phút | kV | 275 |
| 6 | Điện áp chịu xung sét định mức | kV | 650 |
| 7 | Xếp hạng thời gian ngắn chịu được hiện tại | KA | 25,31,5,40 |
| số 8 | Xếp hạng thời gian ngắn chịu được thời gian | S | 3 |
| 9 | Dòng điện chịu được cực đại định mức | kA | 63,80,100 |
| Không. | Mục | Bài học | Tham số | ||
| 1 | điện áp hệ thống | kV | 132 | ||
| 2 | Điện áp định mức | kV | 145 | ||
| 3 | tần số định mức | Hz | 50 | ||
| 4 | Đánh giá hiện tại | Một | 2000 | ||
| 5 | Điện áp chịu được tần số công suất định mức 1 phút | kV | 275 | ||
| 6 | Điện áp chịu xung sét định mức | kV | 650 | ||
| 7 | Xếp hạng thời gian ngắn chịu được hiện tại / thời gian | KA/s | 40/4 | ||
| số 8 | Dòng điện chịu được cực đại định mức | kA | 100 | ||
| 9 | Dòng điện ngắn mạch định mức | kA | 40 | ||
| 10 | Dòng điện ngắn mạch định mức | kA | 100 | ||
| 11 | thành phần một chiều | % | 40 | ||
| 12 | Trình tự hoạt động định mức | Ô0,3 giâykhí COnhững năm 180khí CO | |||
| 13 | Thời gian mở cửa | bệnh đa xơ cứng | 35±5 | ||
| 14 | Thời gian đóng cửa | bệnh đa xơ cứng | 105±15 | ||
| 15 | giờ giải lao | bệnh đa xơ cứng | ≤60 | ||
| 16 | Tính không đồng thời giữa các cực | Đóng cửa | bệnh đa xơ cứng | ≤5 | |
| Khai mạc | bệnh đa xơ cứng | ≤3 | |||
| 17 | gãy xương không.của mỗi cực | 1 | |||
| 18 | độ bền cơ học | lần | ≥6000 | ||
| 19 | Thời gian ngắt liên tục hết công suất | lần | ≥20 | ||
| 20 |
SF6áp suất khí ga (20℃) |
Giá trị đánh giá | MPa | 0,60 | |
| giá trị báo động | MPa | 0,55 | |||
| khóa giá trị | MPa | 0,50 | |||
| 21 |
SF6độ ẩm khí nội dung (μl/l) |
Giá trị chấp nhận | ppm | ≤150 | |
| Giá trị cho phép vận hành | ppm | ≤300 | |||
| 22 | SF6tỷ lệ rò rỉ khí hàng năm | % | ≤0,5 | ||
| 23 | Tổng trọng lượng của mỗi bộ ngắt mạch | Kilôgam | 2000 | ||
Bảng3 bảng4 Các thông số của máy biến dòng
| Dòng điện sơ cấp định mức | 150.300.500.750.1000.1500.2000 |
| Dòng thứ cấp định mức | 5A |
|
Công suất đầu ra định mức và mức độ chính xác
|
Xem bảng 4 |
| Tỉ lệ hiện tại | Công suất đầu ra định mức VA | Đo lường mức độ chính xác | Mức độ chính xác bảo vệ |
|
150/5 300/5 500/5 750/5 1000/5 1500/5 2000/5 |
20 20 30 30,40 40,50 50 50 |
0,5 0,5 0,5 0,5 0,5 0,5 0,5 |
5P20 5P20 5P20 5P20 5P20 5P20 5P20 |
Lưu ý: (1) Máy biến dòng kiểu ống lót xuyên thẳng được gắn vào bộ ngắt mạch.
Bảng5 Thông số của thiết bị chống sét
| Không. | Mục | Bài học | Tham số |
| 1 | điện áp hệ thống | kV | 132 |
| 2 | Điện áp định mức | kV | 150 |
| 3 | tần số định mức | Hz | 50 |
| 4 | Dòng xả danh nghĩa | kA | 10 |
| 5 | Điện áp tham chiếu DC 1mA | kV | ≥245 |
| 6 | Điện áp dư dưới dòng xung sét (đỉnh) | kV | ≤435 |
| 7 | Điện áp dư dưới dòng xung vận hành (đỉnh) | kV | ≤370 |
| 22 | Điện áp dư dưới dòng xung sóng dốc (cực đại) | kV | ≤490 |
Bảng 6Các thông số của chống sét điểm trung tính
| Không. | Mục | Bài học | Tham số |
| 1 | điện áp hệ thống | kV | 132 |
| 2 | Điện áp định mức | kV | 90 |
| 3 | tần số định mức | Hz | 50 |
| 4 | Dòng xả danh nghĩa | kA | 1,5 |
| 5 | Điện áp tham chiếu DC 1mA | kV | ≥140 |
| 6 | Điện áp dư dưới dòng xung sét (đỉnh) | kV | ≤260 |
| 7 | Điện áp dư dưới dòng xung vận hành (đỉnh) | kV | ≤240 |
| số 8 | Điện áp dư dưới dòng xung sóng dốc (cực đại) | kV | / |
Bảng 7 Thông số kỹ thuật của thiết bị chuyển mạch phía LV
| Không. | Mục | Bài học | Tham số |
| 1 | điện áp hệ thống | kV | 11,5 |
| 2 | Điện áp định mức | kV | 12 |
| 3 | tần số định mức | Hz | 50 |
| 4 | Đánh giá hiện tại | Một | 2000,1600,1250, |
| 5 | Điện áp chịu được tần số nguồn 1 phút định mức | kV | 42/48 |
| 6 | Điện áp chịu xung sét định mức | kV | 75/85 |
| 7 | Xếp hạng thời gian ngắn chịu được hiện tại | kA | 40,31,5,25 |
| số 8 | Xếp hạng thời gian ngắn chịu được thời gian | S | 4 |
| 9 | Dòng điện chịu được cực đại định mức | kA | 100,80,63 |
| 10 | Dòng điện ngắn mạch định mức | kA | 40,31,5,25 |
| 11 | Dòng điện ngắn mạch định mức | kA | 100,80,63 |
| 12 | Trình tự hoạt động định mức | Ô0,3 giâykhí COnhững năm 180khí CO | |
| 13 | độ bền cơ học | lần | ≥10000 |
