| Power frequency withstand voltage at 1 min (effective value): | 230/265 KV | Creepage distance of insulators: | 16mm/kV、20mm/kV、25mm/kV; |
|---|---|---|---|
| Ice thickness: | ≤100 Mm | Cuộc sống cơ học: | CB：2000 lần ； Công tắc tiếp địa：2000 lần |
| Khoảng cách tâm giữa các pha: | ≥2000 lần | Clamping force of the main blade moving contact plate: | ≥140±30 N |
| Rated current: | 1600/1250/630 A | Khoảng cách cách điện giữa các pha: | ≥1000 lần |
| Làm nổi bật: | 230/265 KV Khởi động |
||
Chuyển đổi ngắt điện áp cao được tạo thành từ một số thành phần chính, bao gồm cách điện, tiếp xúc, cơ chế hoạt động và cấu trúc hỗ trợ.Các bộ cách nhiệt được làm bằng vật liệu chất lượng cao và có khoảng cách trượt 16mm / kV, 20mm / kV, hoặc 25mm / kV, tùy thuộc vào ứng dụng. Các liên lạc được làm bằng đồng hoặc hợp kim đồng và được thiết kế cho độ dẫn cao và kháng thấp.Cơ chế hoạt động dễ sử dụng và cung cấp hiệu suất chuyển đổi đáng tin cậyCấu trúc hỗ trợ được làm bằng thép và cung cấp sự ổn định và độ bền tuyệt vời.
Chuyển đổi ngắt điện áp cao có tuổi thọ cơ học 2000 lần cho cả CB và chuyển đổi nối đất.Nó có thể hoạt động ở độ cao lên đến 1000 mét và trong phạm vi nhiệt độ môi trường xung quanh -25 ~ 40 °CChuyển đổi có điện áp định giá là 126 KV và phù hợp để sử dụng trong hệ thống điện cao áp.
Chuyển đổi ngắt điện áp cao được sử dụng rộng rãi trong hệ thống truyền tải và phân phối điện, cũng như trong các ứng dụng khác nơi có điện áp cao.Nó là một công cụ thiết yếu để đảm bảo an toàn cho công nhân và thiết bị trong quá trình bảo trì, sửa chữa, và các tình huống khẩn cấp.
| Các thông số kỹ thuật | Mô tả |
|---|---|
| Tên sản phẩm | Bộ ngắt kết nối công suất cao |
| Lực kẹp của tấm tiếp xúc di chuyển của lưỡi chính | ≥ 140±30 N |
| Tần số năng lượng chịu điện áp ở 1 phút (giá trị hiệu quả) | 230/265 KV |
| Khoảng cách giữa các pha | ≥ 2000 lần |
| Lượng điện | 1600/1250/630 A |
| Tuổi thọ máy móc | CB:2000 lần; Đổi trái đất:2000 lần |
| Phản kháng mạch chính của công tắc cách ly | ≤ 75 μΩ |
| Nhiệt độ môi trường | -25 ~ 40°C |
| Khoảng cách cách nhiệt giữa các giai đoạn | ≥ 1000 lần |
| Độ dày của băng | ≤ 100 mm |
| Khoảng cách lướt của chất cách nhiệt | 16mm/kV,20mm/kV,25mm/kV |
| Loại sản phẩm | Công cụ cắt điện |

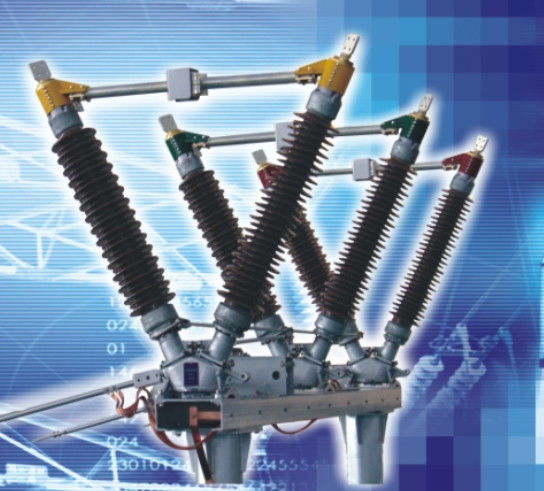

GW5 (GT10) -126D/1600-40 công tắc cách ly điện áp cao AC ngoài trời là một cấu trúc xoay ngang hai cột, với mỗi cực của công tắc bao gồm một cơ sở, một mạch điện,và hai ống cách nhiệtCó một cặp bánh răng nghiêng bên trong cơ sở có thể di chuyển lên và xuống dọc theo trục tương ứng của họ để điều chỉnh tình trạng lưới của hai bánh răng.Hai cột cách nhiệt tạo thành một góc hình chữ V của
50 °: mạch dòng điện nằm ở đầu trên của thanh cách nhiệt. Khi chuyển động, bánh xe ô bên trong cơ sở thúc đẩy hai bộ cách nhiệt quay,do đó điều khiển cánh tay dẫn kết nối với nó để xoay 90 độ, tạo thành một vết gãy ngang và hoàn thành việc mở và đóng mạch.
GW5 (GT10) -126D/1600-40 công tắc cô lập điện áp cao chuyển đổi chiều ngang ngoài trời phù hợp cho các hệ thống có tần số chuyển đổi chiều 50Hz và điện áp định số 110KV.Được sử dụng để chuyển đổi đường dây điện áp cao trong điều kiện không tải, cũng như cách ly điện busbar cao áp, bộ ngắt mạch và thiết bị điện khác đang được bảo trì từ các đường dây cao áp hoạt động.Nó cũng có thể được sử dụng để chuyển đổi dòng điện công suất hoặc cảm ứng nhỏ.
