Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại: | Hộp đo phân phối | Biểu mẫu: | Được đóng gói đầy đủ |
|---|---|---|---|
| điện áp hoạt động: | Điện cao thế | Lớp bảo vệ vỏ: | IP67 |
| Lưu lượng điện: | 1250A | Vật liệu vỏ: | Tấm kẽm phủ nhôm |
| Làm nổi bật: | 1250A High Voltage Switchgear,SF6 Máy chuyển mạch cách nhiệt khí,Thiết bị chuyển mạch điện áp cao 33kV |
||

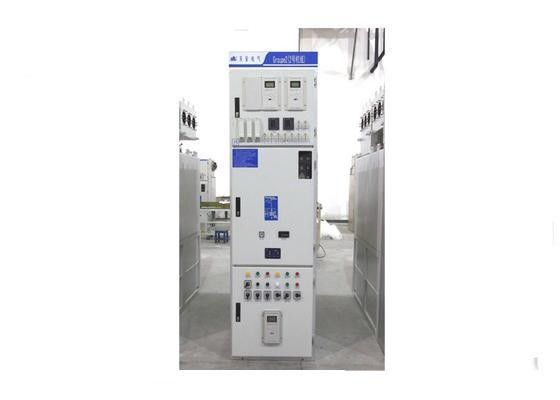

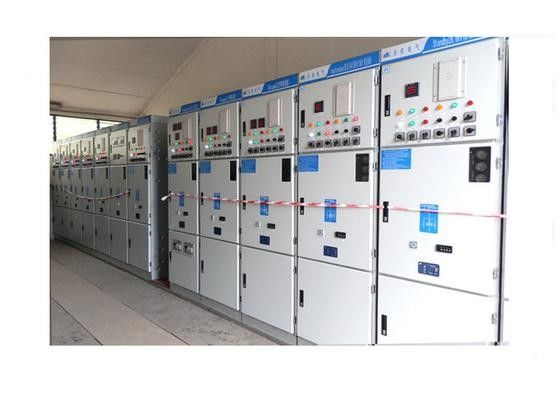

Máy chuyển mạch điện áp cao / 33kV 1250A GIS SF6 Máy chuyển mạch cách nhiệt khí
Tổng quan:
XGN49 dòng khí trong nhà cách điện kim loạiphù hợp với nhà máy điện, trạm phụ, trạm phụ kết hợp và hệ thống điện, bao gồm ba pha trong nhà AC busbar đơn và phân đoạn busbar đơn với điện áp 50Hz, 35kV,sử dụng để kiểm soát, nhận và phân phối điện.
Các thông số nhanh:
| Điện áp định số | 40.5kV |
| Tần số định số | 50,60Hz |
| Lượng điện | 1250A |
| Điện cắt ngắn định lượng | 25, 31.5,40kA |
| Lưu lượng điện | 50, 63, 80kA |
| I tần số năng lượng tối thiểu chịu điện áp | 95kV (phase to phase, phase to earth) |
| 118kV (giữa khung cách ly) | |
| Đánh giá xung tia chớp chịu điện áp | 185kV (phase to phase, phase to earth) |
| 215kV (giữa khoảng cách cách ly) | |
| Mức độ bảo vệ | IP67 (khung chứa khí) IP4X (phòng LV) |
Tình trạng môi trường hoạt động:
Nhiệt độ không khí: Max: +40, Min: -25 (trung bình không quá 35 trong 24 giờ)
Độ cao trên mực nước biển: <= 3000m
Độ ẩm không khí: Độ ẩm tương đối trung bình đo trong 24 giờ không quá 95%, độ ẩm tương đối trung bình mỗi tháng không quá 90%,áp suất hơi nước trung bình đo trong 24 giờ không quá 2.2kPa, áp suất hơi nước trung bình mỗi tháng không quá 1,8 kPa.
Không có rung động nặng thường xuyên
Phạm vi nhiễu điện từ cảm ứng của hệ thống thứ cấp không quá 1,6kV
Các điều kiện loại trừ từ trên cần phải đàm phán với nhà sản xuất.
Thông báo đặt hàng:
Vui lòng cung cấp các tài liệu sau khi đặt hàng:
A. Số sơ đồ của hệ thống vòng lặp chính và hệ thống dây đơn, sơ đồ Pareto;
B. Sơ đồ hệ thống dây dẫn của vòng lặp thứ cấp, sơ đồ Pareto đầu cuối;
C. Loại, thông số kỹ thuật, số lượng các thành phần điện bên trong thiết bị chuyển mạch;
D. Nếu không có bất kỳ yêu cầu về vật liệu và thông số kỹ thuật của thanh bus từ khách hàng, họ đưa ra yêu cầu của nhà sản xuất;
E. Nếu thiết bị chuyển mạch được sử dụng trong điều kiện môi trường đặc biệt, nó nên được đánh dấu khi đặt hàng;
F. Nếu không có yêu cầu nào, màu sắc của thiết bị chuyển mạch phù hợp với tiêu chuẩn của nhà sản xuất;
G. Năng lượng lưu trữ, điều khiển, điện áp của nguồn cung cấp điện tín hiệu của mạch phụ trợ;
H. Sử dụng mỗi mặt của GIS;
I. Sự đa dạng và số lượng các phụ tùng và phụ kiện cần thiết.
