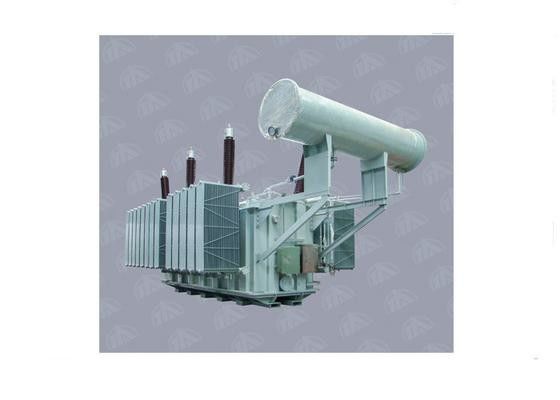

110KV - 220KV trên Load Tap Changer Power Transmission Transformer
Tổng quan:
Máy biến áp 220kV áp dụng cấu trúc bể tấm gấp đầy đủ của máy biến áp 110kV, làm cho cấu trúc của nó hợp lý hơn, dễ dàng lắp đặt và kiểm tra tại chỗ;kết hợp nhiều năm thiết kế và kinh nghiệm sản xuất của chúng tôi, độ tin cậy và hiệu suất của sản phẩm đã đạt đến mức tiên tiến quốc tế.
Thông qua cải tiến liên tục và thay đổi sản phẩm của chúng tôi là với các đặc điểm của tổn thất thấp, tiếng ồn thấp, giải phóng một phần thấp, kết nối ngắn cao chịu khả năng, trở ngại cao,và cấu trúc hoàn toàn đóng kínLoạt bao gồm hai vòng bọc và ba vòng bọc ngoài mạch máy biến áp, máy biến áp trên tải và máy biến áp tự động.
S10 series 110kV double winding non-excitation tap-changing transformer
| Loại | Phạm vi điện áp và vòi | Kết nối |
Không mất tải (kW) |
Mất tải (kW) |
Điện không tải (%) |
Sự độc lập (%) |
Cấu trúc LxWxH (mm) |
|
| HV | LV | |||||||
| S(F) 10-6300/110 | 110 115 121 132 ±2 x2,5% |
6.3 6.6 10.5 11 |
YNd11 |
8 | 34 | 0.65 | 10.5 |
4090 x 2980 x 4750 |
| S(F) 10-8000/110 | 9.5 | 42 | 0.65 | 4140 x 3020 x 4780 | ||||
| S(F) 10-10000/110 | 11.2 | 48.5 | 0.64 | 4380 x 3080 x 4780 | ||||
| S(F) 10-12500/110 | 12.1 | 59 | 0.55 | 4700 x 4200 x 5000 | ||||
| S(F) 10-16000/110 | 16.0 | 73 | 0.5 | 3710 x 2880 x 4420 | ||||
| S(F) 10-20000/110 | 18.5 | 86 | 0.5 | 5250 x 3937 x 4260 | ||||
| S(F) 10-25000/110 | 21.3 | 98 | 0.5 | 5280 x 3980 x 4270 | ||||
| S(F) 10-31500/110 | 24.2 | 120 | 0.47 | 5300 x 4060 x 4310 | ||||
| S(F) 10-40000/110 | 29.3 | 139 | 0.47 | 5410 x 4150 x 4330 | ||||
| S(F) 10-50000/110 | 36 | 180 | 0.5 | 5900 x 4380 x 6100 | ||||
| S(F) 10-63000/110 | 40 | 217 | 0.5 | 6810 x 4520 x 5885 | ||||
| S(F) 10-75000/110 | 48 | 246 | 0.5 | 5970 x 4600 x 6500 | ||||
| S ((FP) 10-75000/110 | 39.2 | 248 | 0.5 | 6420 x 4437 x 6356 | ||||
| S ((FP) 10-80000/110 | 51.9 | 273 | 0.5 | 6980 x 4390 x 6435 | ||||
| S ((FP) 10-90000/110 | 53.2 | 283 | 0.4 | 12440 x 5200 x 6700 | ||||
| S ((FP) 10-150000/110 | 15.75 | 79.2 | 420 | 0.4 | 9410 x 3450 x 6213 | |||
| S ((FP) 10-240000/110 | 13.8 | 141 | 601 | 0.4 | 8500 x 5750 x 6400 | |||
Loại |
Phạm vi điện áp và vòi | Kết nối | Không mất tải (kW) |
Mất tải (kW) |
Điện không tải (%) |
Sự độc lập (%) |
Cấu trúc L xW xH (mm) |
|
| HV | LV | |||||||
| S(F) Z10-6300/110 | 110 115 121 132 ±8 x 1.25% |
6.3 6.6 10.5 11. |
YNd11 |
8.5 | 35 | 0.55 | 10.5 |
4940 x 3710 x 4620 |
| S(F) Z10-8000/110 | 10.5 | 43 | 0.55 | 5010 x 3770 x 4680 | ||||
| S(F) Z10-10000/110 | 12 | 50 | 0.55 | 5040 x 3810 x 4730 | ||||
| S(F) Z10-12500/110 | 14.5 | 59 | 0.55 | 5100 x 3870 x 4760 | ||||
| S(F) Z10-16000/110 | 16.4 | 70 | 0.5 | 5160 x 3900 x 4810 | ||||
| S(F) Z10-20000/110 | 18.9 | 86 | 0.5 | 5760 x 3780 x 4730 | ||||
| S(F) Z10-25000/110 | 22.6 | 101 | 0.5 | 5820 x 3840 x 4790 | ||||
| S(F) Z10-31500/110 | 26.4 | 117 | 0.45 | 6320 x 4035 x 5160 | ||||
| S(F) Z10-40000/110 | 32.6 | 142 | 0.4 | 6550 x 4670 x 5740 | ||||
| S(F) Z10-50000/110 | 34.6 | 179 | 0.4 | 6270 x 4560 x 5865 | ||||
| S(F) Z10-63000/110 | 39 | 217 | 0.4 | 6320 x 4610 x 5930 | ||||
