Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điều kiện đặc biệt: | Phụ thuộc vào khách hàng | Nhấn vào Trình thay đổi: | Điều chỉnh điện áp đầu ra |
|---|---|---|---|
| Môi trường: | Bên ngoài | máy biến áp: | Máy biến áp dầu |
| Tần số định số: | 50 | Độ cao: | <1.000m (trên mực nước biển) |
| Làm nổi bật: | trạm biến áp phân phối điện,trạm biến áp đóng gói |
||

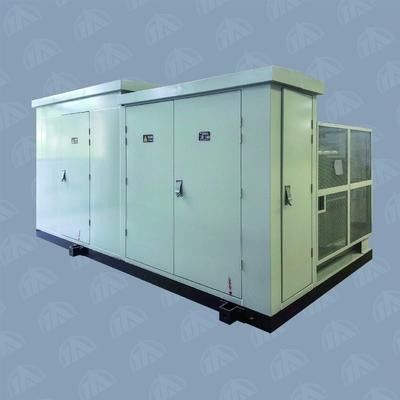

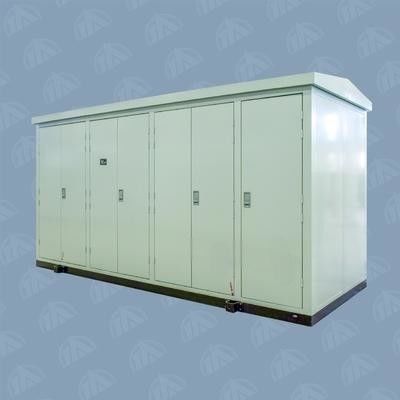

Phòng điện gió / Photovoltaic Packaged Transformer Substation / Phòng điện phân phối điện
Tổng quan:
YBT13 Series PV và điện gió đặc biệt Substation được nghiên cứu bởi công ty chúng tôi để đáp ứng nhu cầu của điện gió và sản xuất quang điện, sản phẩm có ngoại hình mới lạ,cấu trúc nhỏ gọn, hiệu suất đáng tin cậy, bảo trì dễ dàng, vv
Đặc điểm:
1. Cấu trúc khoang
a. Khung của trạm phụ: thép kênh và thép góc.
b. khoang mvật liệu:tấm thép cán lạnh, tấm thép không gỉ, tấm màu tổng hợp hoặc tấm hợp kim nhôm.
c. Các tấm thép được sử dụng để cô lập mỗi khoang và được trang bị thiết bị chiếu sáng.
mái: cấu trúc hai tầng để ngăn chặn bức xạ nhiệt hiệu quả.
e. Phòng biến áp được chia thành loại mở và loại đóng.The radiator is located outdoor for the open structure While the closed type structure has a separate room where an automatic air exhausting device is provided to control the temperature in transformer room.
f. Cửa nhà: dải niêm phong nhiệt độ thấp có thể đạt được hiệu quả niêm phong tốt trong môi trường nhiệt độ thấp.
g. Sơn trên bề mặt của trạm phụ được xử lý bằng sơn sơn nướng ở nhiệt độ cao để có thể trì hoãn sự phân hủy do tia cực tím hiệu quả.
2Đơn vị HV
1. MCác kết hợp khác nhau theo yêu cầu của người tiêu dùngHXGT16-40.5, XGT5-40.5 và HXGT10-40.5 thiết bị chuyển mạch.
2. HXGT16-40.5 thiết bị chuyển mạch được trang bị FT16-40.5R loại chuyển mạch tải-cáp an toàn kết hợp chuyển mạch cho năng lượng gió và năng lượng quang điện.
c. Máy chuyển mạch XGT5-40.5 được trang bị bộ ngắt mạch VT16-40.5.
Máy chuyển mạch có chức năng hoàn chỉnh để ngăn ngừa lỗi hoạt động để đảm bảo an toàn hoạt động và bảo trì.
3Đơn vị biến áp
a. Máy biến đổi sử dụng máy biến đổi ngâm dầu loại S11 hoặc máy biến đổi loại khô SCB11.
Không khí tự nhiên là tốt trong phòng biến áp hoặc nhiệt độ trong phòng biến áp có thể được hạ thấp thông qua sự cạn kiệt của gió với quạt điều khiển tự động.
c. Kết nối mềm được sử dụng giữa các đầu cuối ở phía LV và thanh bus, có thể bảo vệ hiệu quả vỏ LV của biến áp khỏi bị nghiền nát và rò rỉ dầu.
4Đơn vị LV
a. Máy chuyển mạch LV sử dụng CB thông minh dòng TANW1 và MCCB dòng TANM1, hoặc CB được sản xuất bởi nhà sản xuất được chỉ định theo yêu cầu của khách hàng.
b. Kế hoạch rèm cửa có thể được thiết kế theo yêu cầu của người dùng.
5. Đơn vị tự động hóa mạng lưới phân phối
a. Thiết bị đầu cuối tự động là loại TA-D20 từ Tianan Group, thiết kế của nó đã được tối ưu hóa sau khi xem xét môi trường khắc nghiệt cho hoạt động của trạm điện gió.
b. Sản phẩm có khả năng thích nghi mạnh mẽ với nhiệt độ xung quanh, chức năng liên lạc của mạng lưới vòng quang kép, khả năng chống nhiễu mạnh mẽ, chống sốc,chống ẩm và chống sấm sét, cũng như mất điện thấp.
Sản phẩm có các chức năng điều khiển đo lường, bảo vệ không dùng pin và xử lý dữ liệu, giám sát báo động và phát hiện và truyền thông bất thường.
6. nguồn cung cấp điện không bị gián đoạn đặc biệt cho năng lượng
a. Trạm phụ được lắp đặt TA-UP01/TA-UP02 nguồn cung cấp điện không bị gián đoạn đặc biệt cho năng lượng gió được sản xuất bởi Tianan Group.
b. Sản phẩm có khả năng thích nghi với môi trường, chống chấn động và nhiễu, và phạm vi ổn định điện áp rộng.
Các thông số:
|
Điểm |
Đơn vị |
Các thông số |
|
|
||
|---|---|---|---|---|---|---|
| Đơn vị HV | Loại chuyển đổi | Thiết bị điện kết hợp | Bộ ngắt mạch | |||
| Điện áp định số | kV | 40.5 | 40.5 | |||
| Tần số định số | Hz | 50 | 50 | |||
| Lượng điện tần số chính | A | 630 | 1250 | |||
| 1min Năng lượng định số tần số chịu áp suất đến mặt đất, giữa các giai đoạn / để mở khoảng cách | kV | 95/118 | 95/118 | |||
| Nhịp sét chịu điện áp xuống đất, giữa các giai đoạn / để mở khoảng cách | kV | 185/215 | 185/215 | |||
| Đánh giá thời gian ngắn chống điện | kA/s | 20/2 | 25/4 | |||
| Đánh giá đỉnh chịu điện | kA | 50 | 63 | |||
| Đánh giá mạch ngắn tạo dòng điện | kA | 31.5 | 63 | |||
| Điện cắt mạch ngắn định lượng | kA | 31.5 | 25 | |||
| Đơn vị LV | Điện áp định số | V | 690 | |||
| Điện lượng định số mạch chính | A | 1600 ¢ 3300 | ||||
| Khả năng ngắt mạch ngắn giới hạn | kA | 50 | ||||
| Khả năng cắt ngắn trong hoạt động | kA | 40 | ||||
| Đánh giá thời gian ngắn chống điện | kA/1s | 40 | ||||
| Đơn vị biến áp | Công suất định giá | kVA | 1600 ¢5500 | |||
| điện áp kháng | % | 4, 4.5 | ||||
| Phạm vi khai thác | % | ±2X2.5; ±5 | ||||
| Nhóm liên kết | Y,yn0; D,yn11 | |||||
| Khung | Mức độ bảo vệ | Phòng HV | IP33 | |||
| Phòng LV | IP33 | |||||
| Phòng biến áp | IP23 | |||||
| Mức âm thanh | dB | ≤ 55 | ||||
