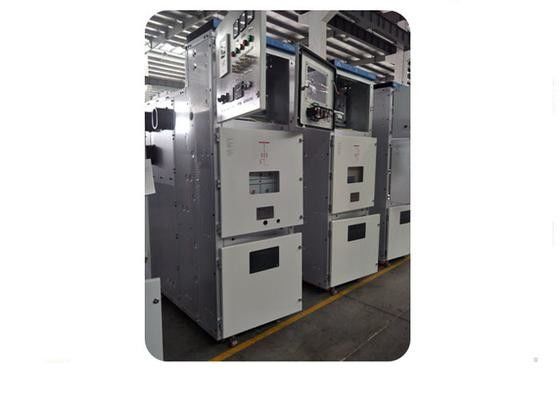

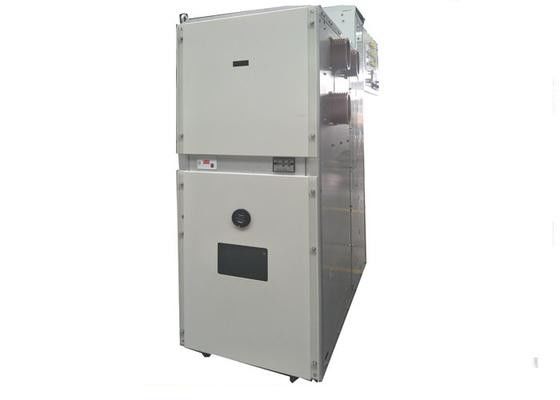

KYT8 (KYN28A) - 24 Tủ đo thiết bị đóng cắt kim loại điện an toàn

KYT8 (KYN28A) - 24 an toàn điện kim loại phủ switchgear tháp đo

Tổng quan

KYN28-24 loại bọc thép loại bỏ AC kim loại-máy tắt tủ là ba -phase AC50Hz,được đánh giá điện áp 24KV thiết bị phân phối điện trong nhà. Như nhà máy điện, trạm,Các doanh nghiệp công nghiệp và khai thác mỏ để chấp nhận và phân phối năng lượng điện để kiểm soát, bảo vệ và giám sát, mạch, vv cũng có thể được sử dụng để kiểm soát nơi hoạt động thường xuyên.

1. Tình trạng dịch vụ

1. Độ cao:<= 1000m
2. Nhiệt độ không khí xung quanh:-15°C~ +40°C ((-25°C được phép vận chuyển và lưu trữ );
3. Độ ẩm liên quan:mức độ ẩm trung bình hàng ngày≤95%
4. Độ ẩm trung bình hàng tháng <= 90%
5. Thích hợp cho môi trường ô nhiễm ngưng tụ và lớp II
6. Không có khí ăn mòn, dễ cháy và hơi nước và không có cú sốc nghiêm trọng thường xuyên
7. Đối với điều kiện dịch vụ đặc biệt, cần phải đàm phán với nhà sản xuất
8. Độ cường độ địa chấn không vượt quá cấp độ 8

2. Cấu trúc
2.1 Khung
Khung switchgear áp dụng tấm thép nhôm kẽm nhập khẩu bằng cách chế biến công cụ máy CNC và sử dụng nhiều lần chế tạo chống oxy hóa mạnh mẽ và chống ăn mòn, trọng lượng nhẹ,sức mạnh cơ chế mạnh mẽ.
Khung với mức độ bảo vệ IP4X được chia thành bốn phần riêng biệt, khi cửa mở khoang và bộ ngắt mạch mức độ bảo vệ là IP2X

2.2 Trolley ((VCB)
Khung xe được lắp ráp bằng tay lái mỏng sau công cụ máy CNC. Xe được phối hợp với thiết bị chuyển mạch để làm cho khóa cơ khí an toàn và đáng tin cậy.Trolley với cùng một thông số kỹ thuật là thay thế.
Trolley bộ ngắt mạch được trang bị bộ ngắt mạch chân không và các thiết bị phụ trợ khác, VCB có thể là mạch VD4 của ABB hoặc VT19 được sản xuất bởi chính chúng tôi.Nó có thể được khóa đáng tin cậy trong vị trí ngắt kết nối, vị trí thử nghiệm để đảm bảo kết nối đáng tin cậy.

2.3 Thành phần thanh bus
Xe buýt chi nhánh được kết nối với hộp liên lạc tĩnh và thanh buýt chính mà không có các hỗ trợ khác.
Việc xây dựng này có thể ngăn chặn sự cố lây lan sang các tủ khác.

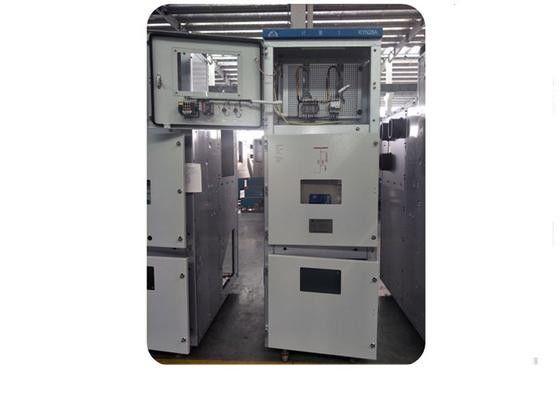

2.4 Tủ nhạc cụ
Tất cả các loại công tắc, chỉ số trạng thái và thiết bị đo lường, vv có thể được gắn trên cửa của thiết bị.được trang bị bên trong tủ nhạc cụ.

2.5 Khóa an toàn
Có một khóa cơ khí "anti-5" giữa máy ngắt kết nối, VCB và cửa bảng điều khiển, một phép đo đáng tin cậy để ngăn ngừa hoạt động sai, bảo trì thuận tiện và an toàn, hoạt động linh hoạt.

3. Kích thước bên ngoài và trọng lượng
