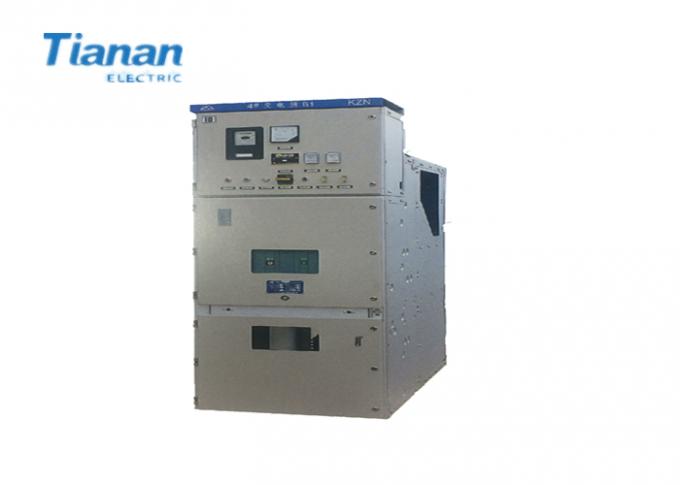

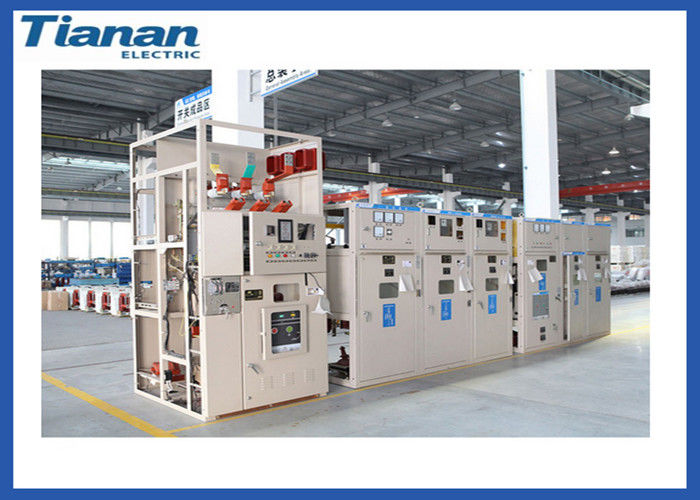

15KV - Kim loại trong nhà 24KV - Vỏ / kim loại- Công tắc AC

a. Sản phẩm được thiết kế để kết hợp cấu trúc, và lắp ráp với đai ốc đinh tán và kết nối bu lông cường độ cao. Vỏ được làm bằng tấm thép kẽm aluminized với độ dày 2 mm được nhập khẩu từ Thụy Sĩ. Shutter được làm bằng thép tấm cán nguội chất lượng cao và áp dụng quy trình phun tĩnh điện bột nhựa. Nó có ngoại hình hấp dẫn, cài đặt và bảo trì thuận tiện.

b. Bảng điều khiển được xử lý và uốn cong thông qua các thiết bị điều khiển số nhập khẩu, do đó thiết bị đóng cắt thấp hơn các loại thiết bị đóng cắt có trọng lượng và độ bền cơ học tốt hơn. Vỏ bọc là IP4X trong lớp bảo vệ. Thiết bị đóng cắt có độ chính xác cao, và thuận tiện cho việc lắp ráp và thống nhất vật liệu.

c. Các khoang HV được cách ly với nhau. Mỗi khoang HV được trang bị tấm giảm áp ở phía trên để đảm bảo lỗi hồ quang bên trong không ảnh hưởng đến các khoang lân cận và đảm bảo an ninh cho thiết bị và nhân sự. Các khoang của thiết bị đóng cắt và LV được niêm phong tốt. Có thiết bị tự sưởi ấm trong khoang HV để đảm bảo bề mặt của chất cách điện khô trong thiết bị đóng cắt.

d. Cánh cửa của thiết bị đóng cắt có thể được mở. Để đảm bảo an ninh cho nhân viên, tất cả các hoạt động bình thường bao gồm mở và đóng cầu dao, vận hành công cụ đẩy mạch chuyển mạch đến vị trí trên cơ sở, trên hoạt động rút về vị trí kiểm tra, hoặc ngắt kết nối, và mở và đóng công tắc nối đất được yêu cầu phải được thực hiện khi các cửa của khoang HV được đóng lại.

e. Thiết bị đóng cắt được chia thành phòng handcart, phòng thanh cái, phòng cáp, phòng chuyển tiếp và phòng điều khiển. Có màn trập tiếp đất bằng kim loại ở phía sau phòng handcart. Sau khi rút handcart, màn trập sẽ tự động đóng lại. Các tiếp điểm phụ sẽ được mở hoặc đóng khi handcart vào hoặc ra. Phòng Busbar được tách ra từ các phòng khác. Phòng cáp được đặt ở phía dưới cùng của thiết bị đóng cắt, sẽ thuận tiện cho việc sắp xếp cáp đến và đi. Ở dưới cùng của phòng cáp, có một thanh cái nối đất. Phòng chuyển tiếp và phòng điều khiển được đặt ở đầu cũ của thiết bị đóng cắt.

f. Khi bảng điều khiển ngang và bảng phụ trong phòng thanh cái được rút ra, sẽ rất thuận tiện để kết nối thanh cái chính, lắp đặt và bảo trì cáp, công tắc tiếp đất, thiết bị chống sét, CT, vv ở mặt trước của thiết bị đóng cắt.

g. Bảng điều khiển thiết bị đóng cắt được trang bị cửa sổ quan sát, qua đó có thể quan sát thấy nút trên nút điều khiển của bộ ngắt mạch và chỉ thị vị trí cơ khí, cũng như năng lượng dự trữ hoặc giải phóng năng lượng của các chỉ báo lò xo. Cửa sổ quan sát cũng có thể được sử dụng để mở và đóng cầu dao và lưu trữ năng lượng bằng tay.

h. Handcart phù hợp với các bộ phận cách điện của thiết bị đóng cắt, khóa liên động là an toàn, đáng tin cậy và linh hoạt. Handcart đã phá vỡ, kiểm tra, vị trí vận hành trong thiết bị đóng cắt, tất cả các vị trí đều có thiết bị định vị để đảm bảo khóa liên động đáng tin cậy.

tôi. Thanh cái còn sống thông qua ống lót co nhiệt được đặt trong tủ, thanh cái là đồng và đường giao nhau được đóng hộp.

Thông số
