Thông tin chi tiết sản phẩm:
Thanh toán:
|
| thiết bị: | LBS, bộ ngắt kết hợp, CB | loại cách điện: | Cách điện không khí |
|---|---|---|---|
| Lưu lượng điện: | 630a, 125a, 1250a | Xếp hạng kết nối (chuyển) hiện tại: | 3150A |
| Làm nổi bật: | thiết bị đóng cắt cách điện bằng khí gis,thiết bị đóng cắt trung thế |
||

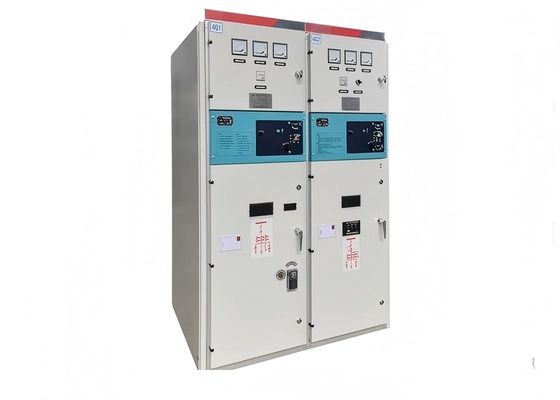

12KV Box Type & Fixed Type Indoor AC Metal - Clad RMU Switchgear
Tổng quát
XGT9-12 series switchgear là một loại thiết bị chuyển đổi trong nhà cố định với AC ba pha, cách nhiệt không khí. Nó có thể được trang bị FT8-12 trong nhà HV AC chuyển đổi tải chân không,Thiết bị kết hợp công tắc-chốt an toàn HV AC trong nhà, VT28-12 trong nhà HV AC bộ ngắt mạch chân không, được sử dụng để điều khiển, chấp nhận và phân phối năng lượng điện trong hệ thống 10kV busbar đơn của AC ba pha, 50Hz; chính nó có thể điều khiển, bảo vệ,giám sát và truyền thông mạch, phù hợp với sân bay, tàu điện ngầm, tòa nhà lớn, trạm phụ, công nghiệp và mỏ doanh nghiệp và như vậy.
Tình trạng dịch vụ
Độ cao: Không quá 1000m;
Nhiệt độ xung quanh: +40°C ~ -25°C
Độ ẩm tương đối: trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%;
Không có ô nhiễm rõ ràng xung quanh, chẳng hạn như khí ăn mòn hoặc khí dễ cháy;
Không có rung động liên tục.
Lưu ý: nếu lệch khỏi điều kiện sử dụng bình thường, người dùng có thể đàm phán với nhà sản xuất.
Các thông số kỹ thuật
Các thông số điện cho công tắc tải, thiết bị kết hợp công tắc tải và bộ an toàn, bộ ngắt mạch
| Không, không. | Tên | Đơn vị | Parameter | ||
| Chuyển đổi tải | Bộ ngắt kết hợp | Máy ngắt mạch | |||
| 1 | Điện áp định số | kV | 12 | 12 | 12 |
| 2 | 1min tần số điện chịu điện áp (giá trị ảo) (phân đoạn, đến đất / gãy) | kV | 42/48 | 42/48 | 42/48 |
| 3 | Động lực sét chịu điện áp (giá trị ảo) (phân pha, đến mặt đất / gãy xương) | kV | 75/85 | 75/85 | 75/85 |
| 4 | Lượng điện | A | 630 | 125 | 630,1250 |
| 5 | Tần số định số | Hz | 50 | ||
| 6 | Điện cắt ngắn định lượng | kV | 31.5 | 20,25,31.5 | |
| 7 | Điểm số thời gian ngắn chống điện hiện tại / thời gian mạch ngắn | kV/s | 20/4 | 20/4,25/4,31.5/4 | |
| 8 | Đánh giá đỉnh chịu điện | kV | 50 | 50,63,80 | |
| 9 | Đánh giá mạch ngắn tạo ra dòng điện (đỉnh) | kV | 50 | 50,63,80 | |
| 10 | Chuỗi hoạt động định danh | O-0.3s-CO-180s-CO | |||
| 11 | Lượng điện kết nối (chuyển) theo định số | A | 3150 | ||
| 12 | Đường dây ngắt chỉ số đơn tụy/đường dây ngắt ngược tụy | A | 630/400 | ||
| 13 | Điện ngắt định số của biến áp không tải | Dòng không tải của biến áp 1250kVA | |||
| 14 | Tuổi thọ cơ khí | Thời gian | 10000 | ||
Các thông số đặc tính cơ học cho công tắc tải và bộ ngắt mạch
| Không, không. | Tên | Đơn vị | Parameter | ||
| Chuyển đổi tải | Máy ngắt mạch | ||||
| 1 | Điện áp định số | kV | 12 | 12 | |
| 2 | Điện cắt mạch ngắn định số | kA | 25 | 31.5 | |
| 3 | Áp lực tiếp xúc | N | 1000±100 | 2400 ± 200 | 3100±200 |
| 4 | Khoảng cách giữa tiếp xúc mở | mm | 9±1 | 9±1 | |
| 5 | Du lịch quá mức | mm | 4±1 | ||
| 6 | Tốc độ đóng trung bình | m/s | 0.6±0.2 | 0.6±0.2 | |
| 7 | Tốc độ mở trung bình | m/s | 1.1±0.2 | 1.1±0.2 | |
| 8 | Thời gian thoát của việc đóng liên lạc | ms | ≤2 | ||
| 9 | Khởi mở và đóng không đồng bộ của tiếp xúc 3 cực | ms | ≤2 | ||
