Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điện lượng tối đa của bộ an toàn: | 200A | Cấu trúc: | Công tắc cầu chì và tải được liên kết |
|---|---|---|---|
| Số cực: | Số ba | Loại: | Hoạt động thủ công / vận động |
| Làm nổi bật: | công tắc tải cao áp,công tắc ngắt chân không |
||

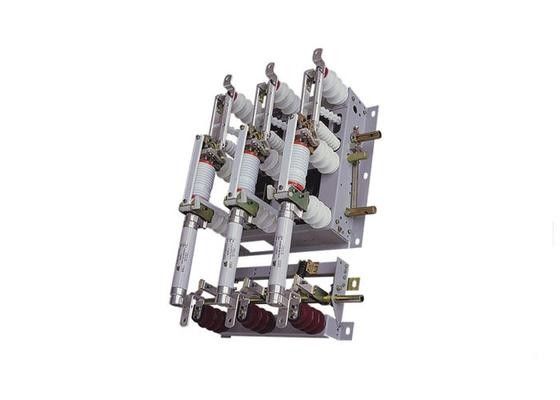

Chuyển đổi tải chân không AC HV trong nhà 12KV - Thiết bị kết hợp bộ an toàn
Tổng quan
FN16A-12RD/200-31.5 Các đơn vị kết hợp loại trong FN16A-12 kết hợp với một công tắc tải cao áp suất giới hạn dòng bảo hiểm cùng với thiết bị chuyển mạch cao áp trong nhà,đầu trên của bộ an toàn được cố định vào khung bên dưới của bộ ngắt chân không, đầu dưới được cố định vào ghế bằng cách liên hệ với bộ cách điện, công tắc nối đất và bộ an toàn cùng nhau.Nó có thể phá vỡ dòng tải, quá tải và mạch ngắn.
Các thông số kỹ thuật: Chuyển tải - kết hợp bộ an toàn
| Không, không. | Điểm | Đơn vị | Các thông số |
| 1 | Điện áp định số | kV | 12 |
| 2 | Tần số định số | Hz | 50 |
| 3 | Lưu ý: | A | 200 |
| 4 | Điện di chuyển định số | A | 3150 |
| 5 | Thời gian khởi động ống tan của công tắc | ms | 31 (0 + 5) |
| 6 | Điện cắt ngắn định lượng (giá trị dự kiến) | kA | 31.5 |
| 7 | Dòng điện cắt ngắn định lượng (đỉnh dự kiến) | kA | 80 |
| 8 | 1 phút tần số điện chịu điện áp (rms) để đất, giữa giai đoạn, vết nứt chân không / vết nứt cách ly |
kV | 42/48 |
| 9 | Động lực sét chịu được điện áp (đỉnh) đến Nứt đất, nứt giữa pha, nứt chân không / nứt cách ly |
kV | 75/85 |
| 10 | Năng lượng đầu ra liên kết bộ an toàn | J | 2 ~ 5 |
| 11 | Trọng lượng ròng | kg | 75 |
| 12 | Kích thước | mm | 720 x 490 x 4065 |
| 13 | Kích thước gói | mm |
1115 x 900 x 520 |
| Loại | Điện áp số (kV) | Điện bình thường của bộ an toàn ((kA) | Điện ngắt định lượng ((kA) | Nấu chảy dòng điện tiêu chuẩn ((A) |
| SDLAJ.XRNT | 12 |
40 | 31.5,40,50 | 6.3,10,16,20,25,31.5,40 |
| SFLAJ.XRNT | 100 | 50, 63, 71, 80, 100 | ||
| SKLAJ.XRNT | 125 | 125 | ||
| Công ty Đức SBA | 12 | 200 | 40 | 160, 200 |
