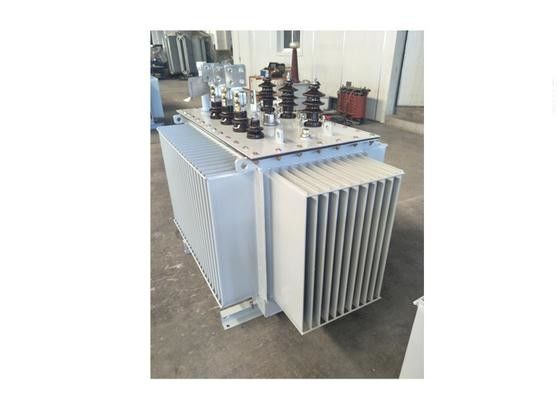

Máy biến áp hoàn toàn bằng dầu ngoài trời được đóng kín 20kv với ba pha

Máy biến áp năng lượng ngâm dầu 20kv / Máy biến áp phân phối

Tổng quan

S9-M/S10-M/S11-M/S13-M bộ biến áp phân phối hoàn toàn kín ba pha ngâm dầu khác với bộ biến áp ngâm dầu thông thường,nó hủy bỏ bảo quản dầu và làm mát tản nhiệt bằng radiator đĩa sóng trong bể dầu, có thể bù đắp sự gia tăng và giảm khối lượng dầu bằng cách thở đàn hồi.có thể được sử dụng trong khu dân cư, đường thương mại, công nghiệp khai thác mỏ.

Thông số kỹ thuật

Mức điện áp: 10KV, 20KV, 35KV
Phạm vi công suất: 30 ≈ 2500KVA
Điều chỉnh điện áp Loại: điều chỉnh điện áp ngoài mạch
Phạm vi khai thác: ± 2X2,5%; ± 5%; hoặc khác
Tần số: 50Hz hoặc 60Hz

Giai đoạn: giai đoạn ba
Nhóm kết nối: Yyn0; Dyn11;hoặc những người khác
Kháng điện mạch ngắn: Kháng điện tiêu chuẩn hoặc theo yêu cầu của khách hàng
Điều kiện sử dụng: ngoài trời hoặc trong nhà

Loại làm mát: tự làm mát ngâm dầu (ONAN)

Mức độ cách nhiệt: 10kV Mức độ: LI/AC 75/35 kV

Nồng độ 20kV: LI/AC 125/55 kV

Mức 35kV: LI/AC 200/85 kV

0.4kV: AC / 5 kV

Đặc điểm

a. Tiết kiệm năng lượng

Sản phẩm số hàng loạt mới có tính năng sản phẩm lớn hơn, có thể giảm chỉ số mất không tải và mất tải hơn nữa.

Thời gian sử dụng đáng tin cậy.

Việc áp dụng kết nối cuộn hoặc cấu trúc hàn cho nắp bể và cạnh của bộ biến áp kín hoàn toàn để cách nhiệt sự tiếp xúc giữa dầu và không khí.do đó, cơn giận lão hóa của cách điện sẽ được giảm và cuộc sống dịch vụ của nó sẽ được tăng.

c. Không chứa lõi sắt treo

Không cần kiểm tra cho treo lõi sắt trước khi hoạt động của biến áp kín đầy đủ, tiết kiệm chi phí kiểm tra.

d. Máy biến áp hoàn toàn kín không cần bảo trì không cần bảo trì.

e. Cấu trúc thiết kế nhỏ gọn, áp dụng vật liệu và quy trình mới để giảm tiếng ồn.

f. Khối lượng nhỏ và hình dạng đẹp.

S13 ((11)-M series transformer oil tank adopt ripple radiator to adjust and compensate the oil volumetric by elastic breathing when oil temperature changes. S13 ((11) -M series transformer oil tank adopt ripple radiator to adjust and compensate the oil volumetric by elastic breathing when oil temperature changes.Lò chứa dầu dâng có hình dạng đẹp và khối lượng nhỏ, bao gồm diện tích sàn nhỏ.
