Trạm biến áp nhỏ gọn đóng gói 24kV ngoài trời Bảo vệ IP4X

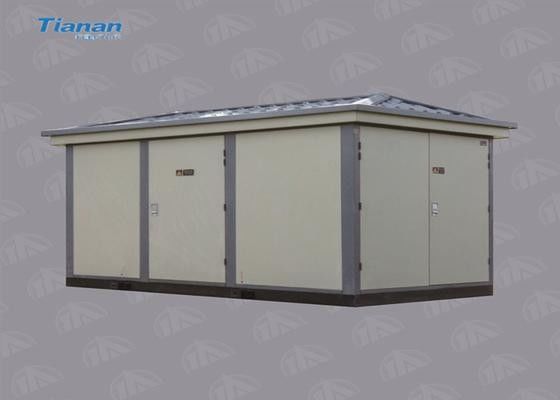

Hình ảnh lớn : Trạm biến áp nhỏ gọn đóng gói 24kV ngoài trời Bảo vệ IP4X

Thông tin chi tiết sản phẩm:

Nguồn gốc:	TRUNG QUỐC
Hàng hiệu:	TIANAN
Chứng nhận:	CCC, ISO9001, CESI, TUV
Số mô hình:	ZBW1-24

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 đơn vị
Giá bán:	US $20,000-40,000/ Piece
chi tiết đóng gói:	khỏa thân
Thời gian giao hàng:	60 ngày làm việc
Khả năng cung cấp:	5000 bộ / năm

Tiếp xúc

Chi tiết sản phẩm

Điện áp:

24KV/0,4KV

Trình độ bảo vệ:

Gói vận chuyển:

khỏa thân

Công suất định mức:

30 ~ 2000a

Làm nổi bật:

trạm biến áp nhỏ gọn 24kV đóng gói ngoài trời

trạm biến áp nhỏ gọn IP4X 24kV

trạm biến áp nhỏ gọn đóng gói ngoài trời

24kV Đường phụ phân phối tích hợp nhỏ gọn Đường phụ gói

Mô tả sản phẩm

Tóm lại
ZBW1-24 series Packaged substation là một loại thiết bị truyền tải và phân phối điện tích hợp hoàn chỉnh, được sử dụng trong 24kV,Hệ thống truyền và phân phối điện 50Hz AC với bộ biến đổi công suất 30-2500kVANó được sử dụng rộng rãi trong các lĩnh vực cung cấp điện ngoài trời như tòa nhà cao, khu dân cư, nhà máy và khai thác mỏ, khách sạn, công viên, mỏ dầu, sân bay, bến tàu, đường sắt,cửa hàng mua sắm và các cơ sở tạm thời khácSản phẩm này có thể được sử dụng không chỉ trong một mạng vòng phân phối điện mà còn có thể phục vụ như là nguồn cung cấp điện đầu cuối cho đường truyền điện.

Đặc điểm
Trạm phụ gói loạt ZBW1-24 bao gồm ba phần: phòng biến áp, phòng điện áp cao và phòng điện áp thấp.
1Các mặt điện áp cao được trang bị HXGN series RMU (loại khí tạo khí, loại khí nén, loại chân không hoặc loại SF6), được trang bị LBS, bộ an toàn bên trong (CB có thể được trang bị, nếu cần thiết).
2. LV bên áp dụng loại ACB mới, với khả năng phá vỡ cao và khả năng bảo vệ tốt.
3. Phòng biến áp dụng loại dầu đắm hoặc loại biến áp khô.
4Các vật liệu hư hỏng có thể được sử dụng làm vật liệu vòm, chẳng hạn như tấm hợp kim nhôm, tấm thép, tấm hợp chất, vv. Bức tường được lớp hai, bảo vệ chống lại bức xạ nhiệt.
5Bên trong, có thiết bị làm mát và thiết bị chống ngưng tụ.

Dữ liệu kỹ thuật

	Các mục	Đơn vị	Các thông số
Phần điện áp cao	Điện áp định số	kV	24
	Tần số định số	Hz	50
	Lượng điện danh giá của thanh bus chính	A	630
	1mm tần số điện chịu điện áp (đối với mặt đất và giữa các giai đoạn / gãy ngắt kết nối)	kV	50/65
	Động lực sét chịu điện áp (đối với trái đất và giữa các giai đoạn / gãy ngắt kết nối)	kV	95/110
	Lưu ý thời gian ngắn	kA/s	25/2
	Đánh giá đỉnh chịu điện	kA	63
	Lưu ý:	kA	50
	Điện di chuyển định số	A	1500
	Điện ngắt của bộ an toàn	kA	31.5 40
Phần điện áp thấp	Điện áp định số	V	400
	Điện số của mạch chính	A	100-4000
	Khả năng cắt ngắn giới hạn định số	kA	80
	Khả năng cắt ngắn hoạt động	kA	50 (65)
	Lưu ý thời gian ngắn	kA/1s	50 (65)
	Dòng điện nhánh,capacity bù đắp	Theo yêu cầu của người dùng
Máy biến đổi	Công suất định danh	kVA	30-2000
	Điện áp trở kháng	%	4 4.5
	Phạm vi khai thác	%	±2×2,5 ±5
	Biểu tượng kết nối	Y, yn0 D, yn11
Vụ án	Mức độ bảo vệ của khoang	IP23
Vụ án	Mức âm thanh	dB	≤50
