| Altitude: | ≤1000m. | Điện áp định số: | 24KV |
|---|---|---|---|
| Tần số định số: | 50/60Hz | Dòng điện chịu được trong thời gian ngắn định mức (4S、rms): | 20，25，31.5，40kA |
| Dòng điện chịu đựng cực đại định mức (đỉnh): | 50，63，80，100kA | ||
| Làm nổi bật: | Máy chuyển mạch có thể tháo ra có cách ly không khí,Máy chuyển mạch có thể tháo ra được phủ kim loại,Thiết bị chuyển mạch kim loại được bảo vệ không khí |
||

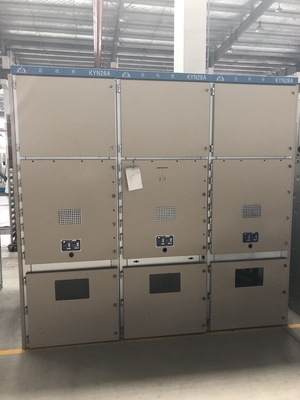

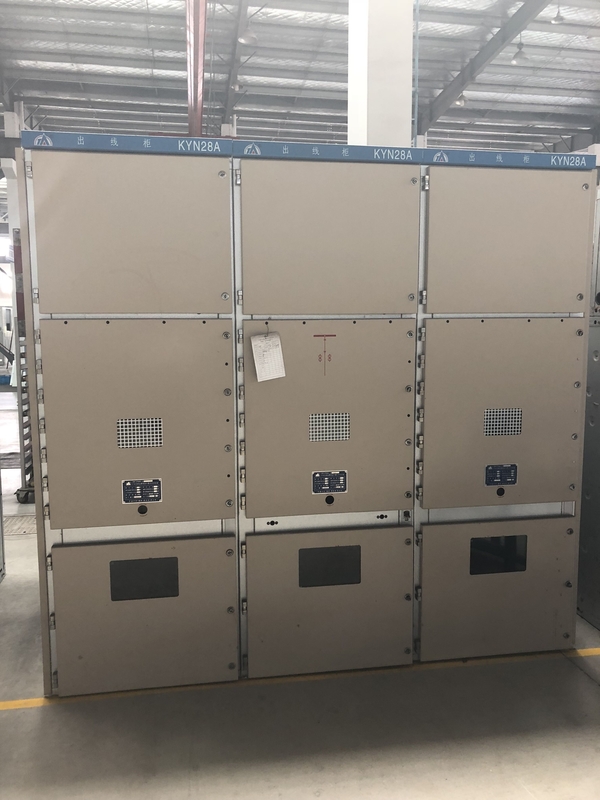

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemNó chủ yếu được sử dụng trong các nhà máy điện, trạm phụ, các doanh nghiệp công nghiệp và khai thác mỏ, và các tòa nhà cao tầng để chuyển đổi và phân phối điện,cũng như để nhận và phân phối năng lượng điện, kiểm soát, bảo vệ và giám sát các đường dây.
Bộ chuyển mạch KYN28A đáp ứng các yêu cầu của IEC298, GB3906 và các tiêu chuẩn khác và có các chức năng khóa để ngăn chặn đẩy kéo xe tay ngắt mạch với tải trọng,ngăn chặn việc mở và đóng ngẫu nhiên của bộ ngắt mạch, ngăn chặn việc đóng bộ ngắt mạch khi công tắc nối đất ở vị trí đóng, ngăn chặn sự xâm nhập vô tình vào khoang hoạt động,và ngăn chặn việc đóng ngẫu nhiên của công tắc nối đất khi sạc.
KYN28A là một thiết bị chuyển mạch được gắn giữa, thu nhỏ, phủ kim loại và cách nhiệt không khí.xe tay ngắt mạch, xe tay tiếp xúc, xe tay chuyển tải, xe tay cách ly, xe tay PT, xe tay đo lường, xe tay bảo hiểm, xe tay PT thấp hơn, xe tay ngắt sét thấp hơn, vvChuyển đổi chính có thể được trang bị bộ ngắt mạch chân không từ các nhà sản xuất trong nước hoặc nước ngoài như VS1 (VTD6), VT19, VD4, v.v., mà thực sự là một thiết bị phân phối hiệu suất cao.
Thiết kế và sản xuất thiết bị chuyển mạch KYN28 tuân thủ các tiêu chuẩn sau:
GB/T3906 3.6kV ~ 40.5kV Máy chuyển mạch và thiết bị điều khiển AC bằng kim loại
GB/T11022 Yêu cầu kỹ thuật chung cho các tiêu chuẩn thiết bị chuyển mạch và thiết bị điều khiển điện áp cao
GB/T1984 Máy ngắt mạch biến áp cao
DL/T404 3.6kV ~ 40.5kV Máy chuyển mạch và thiết bị điều khiển AC bằng kim loại
IEC62271-200 Thiết bị chuyển mạch và điều khiển điện chuyển đổi xoay bằng kim loại với điện áp danh từ 1kV trở lên và 52kV trở xuống
IEC62271-100 Thiết bị chuyển mạch và thiết bị điều khiển điện áp cao - Phần 100: Máy ngắt mạch dòng AC
| Điểm | Đơn vị | Parameter | |
| Điện áp định số | KV | 24 | |
| Mức độ cách nhiệt định số |
Tần số năng lượng chịu điện áp 1 phút (phase to earth/isolating fracture) |
KV | 65/79 |
|
Đèn xung chịu điện áp (phase to earth/isolating fracture) |
KV | 125/145 | |
| Tần số định số | Hz | 50/60 | |
| Lượng điện danh giá của thanh bus chính | A | 630,1250,1600,2000,2500,3150 | |
| Điện lượng định số của thanh bus nhánh | A | 630,1250,1600,2000,2500,3150 | |
| Thời gian chịu điện ngắn (4S,r.m.s) | kA | 20,25,31.5,40 | |
| Đánh giá cao nhất chịu dòng (đánh giá cao nhất) | kA | 50,63,80,100 | |
| Mức độ bảo vệ | Khung: IP4X | ||
