Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ cao: | lên tới 3.000m so với mực nước biển | Đánh giá hiện tại: | 2000A |
|---|---|---|---|
| Xếp hạng thời gian ngắn Thời gian liên tục: | 4 S | Mức điện áp: | 40,5KV |
| Điểm nổi bật: | máy cắt chân không trong nhà,máy cắt chân không điện áp cao |
||

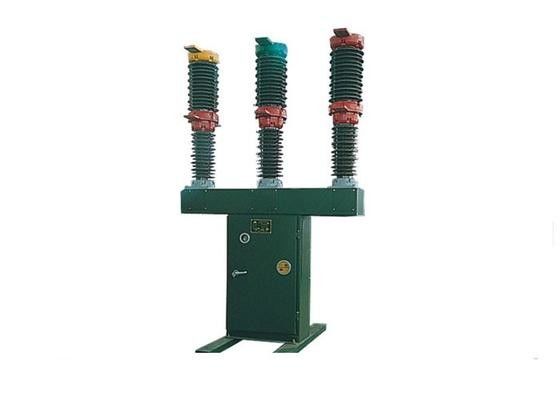

Thiết bị ngắt mạch chân không loại sứ ngoài trời HV đầy SF6
Tổng quan
Bộ ngắt mạch chân không HV ngoài trời ZW30-40.5 / 2000-31.5 (sau đây gọi là ZW30-40.5) có thể được sử dụng trong hệ thống điện với điện áp định mức 40,5KV, dòng điện định mức 2000A và AC 50Hz ba pha để bảo vệ các thiết bị trong công nghiệp và các doanh nghiệp khoáng sản, nhà máy điện và trạm biến áp, có thể được sử dụng như một bộ ngắt mạch kết nối trong nơi làm việc hoạt động thường xuyên.
Sản phẩm này tuân thủ các tiêu chuẩn của Bộ ngắt mạch GB1984-89 AC HV, Bộ ngắt mạch AC AC IEC56 HV và Bộ ngắt mạch chân không AC HV trong nhà 3.633.5-1V.
Thông số
| Không. | Tên | Đơn vị | Giá trị | ||
| 1 | Điện áp định mức | kV | 40,5 | ||
| 2 | Định mức cách điện | Tần số nguồn 1 phút chịu được điện áp | Thử khô (gãy, pha-pha, với đất) | 95 * | |
| Thử ướt (với đất, cách nhiệt bên ngoài) | 80 * | ||||
| Xung sét chịu được điện áp (cực đại) | 185 * | ||||
| 3 | Đánh giá hiện tại | Một | 2000 | ||
| 4 | Dòng điện ngắn mạch định mức | kA | 31,5 | ||
| 5 | Xếp hạng thời gian ngắn hiện tại (cao điểm) | 80 | |||
| 6 | Trình tự vận hành định mức | 0-0.3sCO ** - 180s-CO ** | |||
| 7 | Xếp hạng ngoài pha | kA | số 8 | ||
| số 8 | Xếp hạng tụ điện duy nhất phá vỡ hiện tại | Một | 630 | ||
| 9 | Thời lượng định mức của ngắn mạch | S | 4 | ||
| 10 | Xếp hạng thời gian ngắt ngắn mạch | Thời gian | 20 | ||
| 11 | Thời gian vòng cung | Cô | <20 | ||
| 12 | Tổng thời gian nghỉ | Cô | ≤85 | ||
| 13 | Độ bền cơ học (CO) | Thời gian | 10000 | ||
| 14 | Áp suất khí định mức | Làm đầy với SF6 khi sử dụng buồng dập tắt hồ quang chân không TD-40.5W / 2000-31.5 (K) | Mpa | 0,02 (20oC) | |
| Đổ đầy không khí khô hoặc nitơ có độ tinh khiết cao khi sử dụng buồng dập hồ quang chân không TD-40.5W / 2000-31.5 (K) | |||||
| 15 | Tỷ lệ rò rỉ khí hàng năm | % | 1 | ||
| 16 | Độ chân không của buồng chân không | Khoang mới từ nhà máy | Pa | .331,33X10 -3 | |
| Thời gian lưu trữ 20 năm | <6,6X10 -2 | ||||
